Teil 1: Eine Übersicht über die Systemkomponenten und ihre Verwendung

Das System besteht aus folgenden Komponenten :

Die Funktion der Prüfkammer besteht darin, eine Prüfumgebung wie Hoch- und Tieftemperaturkonstante, Hoch- und Tieftemperaturwechsel bereitzustellen;

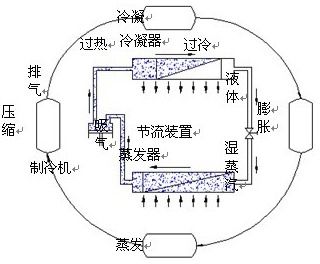

Sie besteht aus Kühlsystem, Heizsystem, Luftkanalsystem, Steuerungssystem, System-Sicherheitsvorrichtung usw.

Teil 2: Die wichtigsten technischen Indikatoren der Prüfkammer

Arbeitsraumgröße 500×500×600mm(Tiefe × Breite×Höhe)

Abmessungen 970×1050×1750mm (Tiefe × Breite×Höhe)

Temperaturbereich -0℃ ~ +150℃ (Im Zustand ohne Last und bei konstanter Temperatur)

Temperaturschwankung ≤±0.5℃ (Im Zustand ohne Last und bei konstanter Temperatur)

Temperaturuniformität ≤1℃ (Im Zustand ohne Last und bei konstanter Temperatur)

Kühlrate Von Raumtemperatur auf 150°C, ca. 45 Minuten (20°C~100°C Bereich, keine Last, der gesamte Prozess der nichtlinearen Erwärmung)

Windgeschwindigkeit 1.7 ~ 2.5m/s

Die oben genannten Indizes wurden bei einer Umgebungstemperatur von ≤25°C, atmosphärischem Druck, ohne Last, ohne Lastbedingungen und 1/6 Raum von der Innenwand der Box gemessen

Leistung  Ca. 4,5 kW

Luftstromgeschwindigkeitsbereich 0.02~3m/s

Stromversorgung 220V±10%V;50Hz

Feuchtigkeitsdurchlässige Fläche   3000mm2 (ASTME96 Standard) 6 Stück

Befeuchtungskapazität ≥250mL/h

Luftfeuchtigkeitsbereich 20%~98%R.H(AT+25℃~+85℃)98%RH (Während des Feuchtwärmetests gibt es keine Wärmequelle)

14. Luftfeuchtigkeitsfehler:≤+2~-3.0%RH (Luftfeuchtigkeit >75%RH) (im konstanten Zustand)

≤±5.0%RH (Luftfeuchtigkeit ≤75%RH) (im konstanten Zustand)

15. Erfüllt die relevanten Standards und Prüfmethoden MIL-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93, GB/T2423.34-86 ,GJB150.9-86

Haupteinheit und Zubehör und Testsoftware:

Produktzertifikat 1 Stück

Bedienungsanleitung für das Produkt 1 Satz

Garantiekarte 1 Satz

Thermometer 1

Netzkabel 1

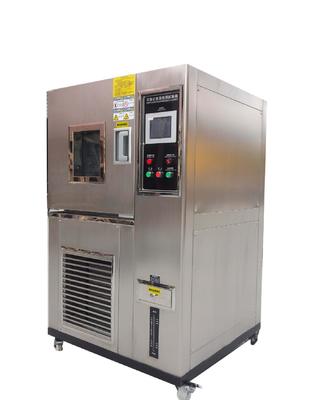

Teil 3: Beschreibung des Entwurfs- und Herstellungsverfahrens der programmierbaren Stofffeuchtigkeitsdurchlässigkeitsprüfkammer

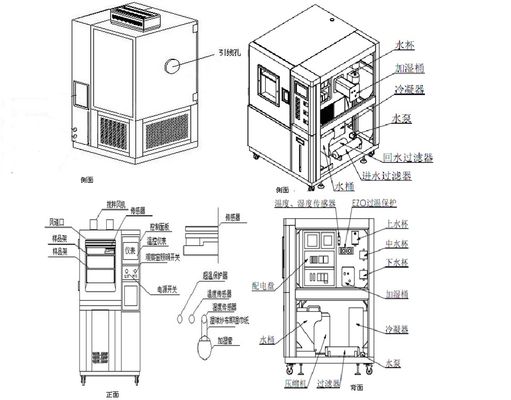

 Strukturform: Das heißt, die Prüfkammer, das Kühlsystem, die Klimaanlage, der elektrische Schaltschrank und die Kühleinheit sind eine Einheit, die Kühleinheit befindet sich am Boden der Box und der elektrische Steuerungsteil ist an der Seite der Prüfkammer angebracht, um die Bedienung zu erleichtern

Arbeitsraum: Verteilte Heizungen, Kühlerverdampfer, Gebläsemotoren, Lüfterblätter, Luftkanäle und andere Geräte

Prüflöcher: Die Seite der Prüfkammer ist mit 1 Kabeldurchführungsloch ausgestattet, und die Größe beträgt 50mm

Innenkastenmaterial: Hergestellt aus 1 mm dickem SUS304 Spiegel-Edelstahlblech, High-End

Außenkastenmaterial :1 mm dickes, zuverlässiges gebürstetes Edelstahlblech. Leicht zu reinigen und lange Lebensdauer

Isoliermaterial: Das Isoliermaterial besteht aus Polyurethanschaum mit einer Dicke von 100 mm, die Wärmedämmwirkung ist gut, und die Außenfläche der Prüfkammer frostet oder kondensiert nicht

Innenkastenkonfiguration: Der Arbeitsraum ist mit einem höhenverstellbaren Edelstahl-Streifenregal ausgestattet

Abfluss: Die Box ist mit einem Kondensatablauf ausgestattet

Der Boden der Box: Am Boden befindet sich ein Auslass, damit die Flüssigkeit in der Box frei und reibungslos abfließen kann, d.h. die Flüssigkeit kann sich nicht am Boden der Box ansammeln, unter der Box befindet sich ein Wassertank mit einem Wasserstandsanzeiger, der Wassertank ist mit destilliertem Wasser gefüllt, reines Wasser, abgefülltes Wasser sollte nicht an das Leitungswasser angeschlossen werden, da es durch die Substanzen im Leitungswasser verstopft wird

Tür: Eintüriges Design, mit Silikonkautschuk-Dichtungsstreifen, hoch- und tieftemperaturbeständig, alterungsbeständig, gute Dichtleistung. Um Kondensation oder Frost am Rand des Türrahmens und der Tür während des Niedertemperaturtests zu verhindern, ist der Rand des Türrahmens und der Tür mit einer elektrischen Abtauvorrichtung ausgestattet, und die Hardware-Zubehörteile wie Türschlösser und Scharniere sind "KUNLONG" Originalzubehör

Türgriffe: Es nimmt eine Schnapp- und Zugstruktur an, Einzeltüröffnung, linkes Scharnier, rechter Griff, Hebelkraftöffnung, bequem und einfach zu wechseln, schön und großzügig

Sichtfenster: Die Tür der Prüfkammer ist mit einem 400×500 mm (Breite × Höhe) Hohl-resistiven Folienheiz- und Frostschutz-Sichtfenster ausgestattet und mit einer Anti-UV-Sichtfensterabdeckung und einer Heiz- und Frostschutzvorrichtung versehen. Installiert an der Tür der Prüfkammer

Inspektionsleuchten: Das Sichtfenster ist mit einer (AC12V) 20W Halogenlampe mit einer langlebigen, gesteuerten Beobachtungslichtquelle ausgestattet

Mobile Geräte: Vier bewegliche Rollen können fixiert werden

Positionierungsnivelliergerät:Stellt sicher, dass die Prüfkammer reibungslos arbeiten kann

Haupteinheit und Zubehör und Testsoftware:

Produktzertifikat 1 Stück

Bedienungsanleitung für das Produkt 1 Satz

Garantiekarte 1 Satz

Thermometer 1

Netzkabel 1

Nutzungsbedingungen des Geräts

Befeuchten mit Wasser:Gereinigtes Wasser, destilliertes Wasser, deionisiertes Wasser, spezifischer Widerstand ≥ 500.m

Kühlmethode: Luftkühlung: Umgebungstemperatur +5~+28°C ist geeignet

Spannung: AC 220V±10%, 50 Hz, dreiphasig vieradrig + Erdungsdraht

Umgebungstemperatur:0~40℃

Umgebungsfeuchtigkeit: < 85%R.H

Atmosphärischer Druck :86~106Kpa.

Standortanforderungen: Das Gerät sollte horizontal in einem gut belüfteten Prüfraum aufgestellt werden, mit ausreichend Platz drumherum für Betrieb und Wartung

Räumliche Bedingungen:Die Prüfkammer sollte mindestens 200 mm von der Umgebung des Raumes entfernt sein, und das Gerät sollte normal geöffnet und geschlossen werden können

Umweltbedingungen: Es sollte keine starke Vibration, keine starke elektromagnetische Feldstörung, keine hohe Konzentration von Staub und korrosiven Substanzen, keine direkte Sonneneinstrahlung oder andere direkte Strahlung von Wärmequellen in der Nähe des Geräteplatzes geben

Frequenz und Fehler: 50±0.5Hz

Spannung und Fehler: AC 220V±10%V

Hauptschalter :Ein separater Platz ist erforderlich

Details der Kernkomponenten

Bedienfeld

 TEMI850 Controller-Funktionen

1. Farb-Touchscreen

2. Zwei Steuerungsmodi (Festwert/Programm)

3. Sensortyp: PT100-Sensor

4. Ausgangsmodus: PID-Regelausgang; (4-20mA) Analogausgang;

(1-5V)/(0-10V) kann beliebig gewählt werden, 8 Hilfseingänge für Schaltsignale; (Grundkonfiguration von 10 Relais, optional 20 Relais) EIN/AUS-Relaisausgang;

5. Temperaturmessbereich: -90.00°C--200.00°C, (optional -90.00°C--300.00°C) Fehler ±0.2°C;

6. Luftfeuchtigkeitsmessbereich: 1,0 %--100 % RH, Fehler ±1 % RH;

7. Messbereich: kann beliebig eingestellt werden, und spezielle Funktionen können angepasst werden;

8. Programmierung: 12 Programme können programmiert werden, und jedes Programm kann bis zu 10 Segmente haben und kann zyklisch ausgeführt werden;

9. Kommunikationsschnittstelle: (RS232/RS485, die längste Kommunikationsentfernung beträgt 1,2 km [Glasfaser kann 30 km erreichen]);

10. Schnittstellensprache Farb-Touchscreen-Sprachtyp: Chinesisch/Englisch

11. TFT-Auflösung: 800×480 64K Farben

Unsere Vorteile:

1. Professionelle technische Unterstützung.

2. Umfangreiche Erfahrung im Verladen einer großen Anzahl von Containern in chinesischen Seehäfen.

3. Schneller Versand durch bekannte Reederei.

4. Angemessener Service mit E-Mail nach dem Versand.

5. Wir sind ein professioneller Hersteller von Prüfgeräten in China, mit reicher Erfahrung und Fähigkeiten, und haben auch die gleichbleibende Qualität der Produkte.

6. Rechtzeitiger After-Sales-Service

After-Sales-Serviceplan:

1. Wir stellen sicher, dass die Ware vollständig den Qualitäts-, Spezifikations- und Leistungsanforderungen des Vertrags entspricht;

2. Vor der Lieferung führen wir eine genaue und umfassende Prüfung der Produkte durch, um den guten Betrieb der Ausrüstung zu gewährleisten; Verpackung nach Ihren Anforderungen, Bilder werden vor dem Versand zur Bestätigung beigefügt, Lieferung erfolgt pünktlich und professionelle Versanddokumente werden bereitgestellt;

3. Wir bieten Ihnen umgehend einen qualitativ hochwertigen Service, antworten innerhalb von 48 Stunden nach Erhalt der Qualitätsnachricht und stellen innerhalb von 3 Werktagen geeignete Lösungen bereit;

4. Nach der Abnahme bieten unsere Ingenieure kostenlose professionelle und technische Dienstleistungen an, wie z. B. Videoanleitung und -schulung sowie Vor-Ort-Anleitung und -schulung, falls erforderlich;

5. Wir bieten eine Garantiezeit von 12 Monaten, und im Falle von Qualitätsproblemen während der Produktgarantiezeit (nicht verursacht durch menschliche Faktoren) gewährleisten wir kostenlose Reparatur-, Wartungs- und Ersatzleistungen für beschädigte und defekte Teile;
