Draht- und Kabelbrandlaborausrüstung

Draht- & Kabelbündel-Verbrennungstester

Anwendungsbereich:

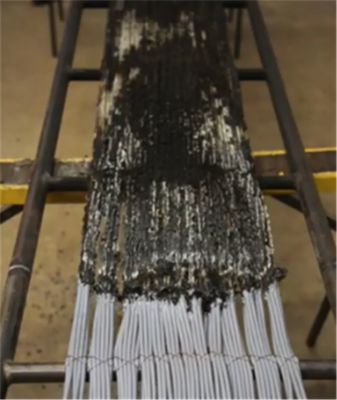

Er dient zur Bewertung der Fähigkeit von vertikal installierten Bündeln aus Drähten und Kabeln oder Lichtwellenleitern, die vertikale Ausbreitung von Flammen unter bestimmten Bedingungen zu hemmen, und der Nutzungsprozess muss mit Rauch- und Staubabzugstürmen zusammenarbeiten. Die gesamte Maschine besteht aus mehreren Teilen, wie z. B. einer Testkammer, einer Luftquelle, einer Stahlleiter, einem Emissionsreinigungssystem und einer Zündquelle.

Entspricht der Norm:

Gemäß der Norm IEC60332-3-10-2000.

Technische Parameter:

1. Testkammer

2. Luftquelle

3. Stahlleitertyp

4. Entladungsreinigungsvorrichtung

Technische Parameter:

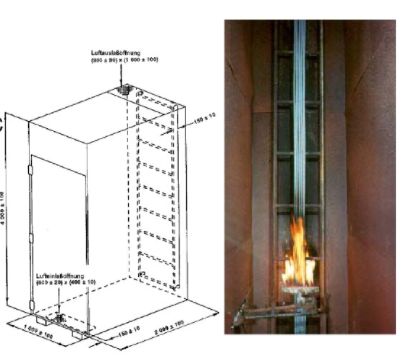

1. Die Größe der Testbox beträgt 1.000 (B) x 2.000 (T) x 4.000 (H) mm, und die Mitte ist mit Mineralwolle gefüllt.

2. Der Boden der Box ist 150 mm von der Vorderwand entfernt, und es gibt einen Lufteinlassraum von 800 (B) x 400 (T) mm.

3. Der obere Abluftraum beträgt 300 (B) x 1.000 (T) mm.

4. Breite Edelstahlleiter Größe 500 (B) x 3.500 (H), 1 Stück

5. Standard-Edelstahlleiter Größe 800 (B) x 3.500 (H), 1 Stück

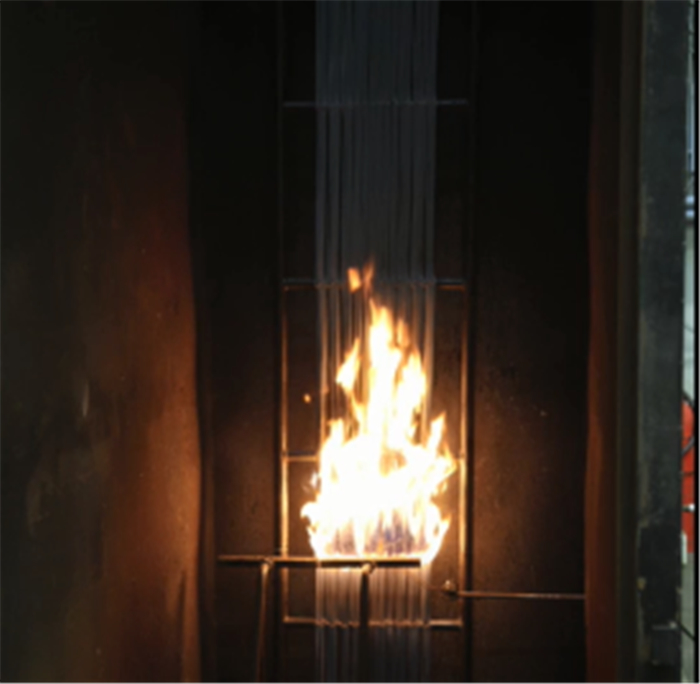

6. 2 Streifen Standard-Propanbrenner-Vorrichtungen

7. 2 Venturi-Gasmischvorrichtungen

8. Das Manometer und die Druckmindervorrichtung können den Propan- und Luftdruck auf 0,1 MPa einstellen

9. Das Rotameter stellt die Gasdurchflussrate ein und legt sie fest

10. Die Box bietet Stahlleitern und Geländer, die für Benutzer bequem sind, um oben zu detektieren

11. Ausgestattet mit einem Kugelhahn zum manuellen Schließen der Luftquelle

12. Automatische Einstellung der Verbrennungstestzeit und automatisches Abschalten der Gasquelle zu diesem Zeitpunkt

13. Das Thermoelement an der Innenwand der Box kann die Innentemperatur der Box anzeigen

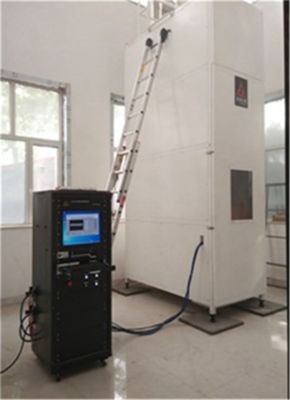

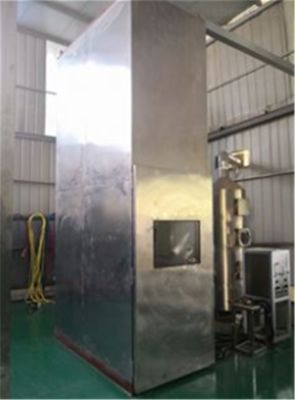

14. Abmessungen der Verbrennungsbox: 1120 (B) x 2195 (T) x 5077 (H) mm

15. Abmessungen des Steuerkastens: 1280 (B) x 770 (T) x 1200 (H) mm

16. Stromversorgung: AC 220V, 50/60Hz, 2A

17. Luftquelle: Propan, Luft (vom Kunden bereitgestellt).
