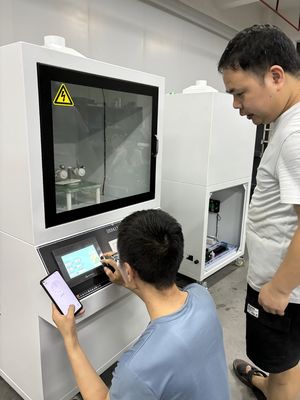

ASTMD495 Prüfmaschine zur Prüfung des Bogenwiderstands IEC 61621

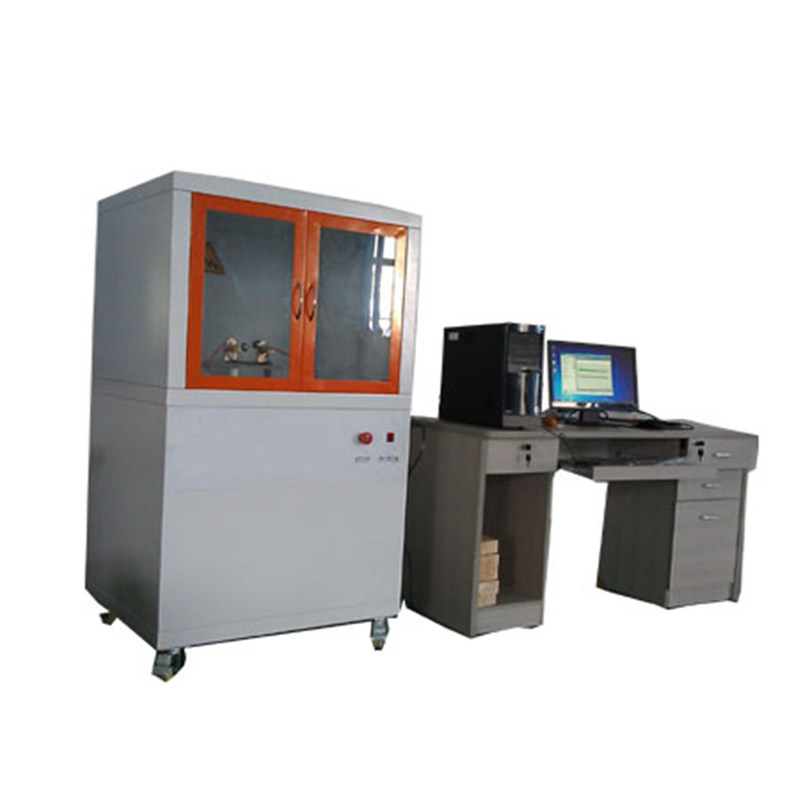

DX8413 Prüfmaschine zur Prüfung des Bogenwiderstands

Standards:

Gemäß IEC 61621, ASTMD 495.

Anwendungsbereich:

Die Bewertung der Lichtbogenwiderstandsfähigkeit von elektrischen Isolationsmaterialien wie Kunststoffen, Harzklebstoffen und Isolationsfarben, die in Industriezweigen wie Motoren, Geräten,und Haushaltsgeräte ist hauptsächlich für die Prüfung der Lichtbogenbeständigkeit von festen Isolationsmaterialien wie Kunststoffen anwendbar, Filme, Harze, Glimmer, Keramik, Glas, Isolieröl, Isolierfarbe, Pappe und andere Medien.

Merkmale: Die Lichtbogenwiderstandsprüfmaschine wird von einem Computer gesteuert und die Testkurve kann während des Testprozesses online beobachtet werden.und kann auf, anzeigen und ausdrucken.

Versuchsprinzip:

Wird verwendet, um den Bogenwiderstand fester Isoliermaterialien zu prüfen; das zu prüfende Material wird einer hohen Spannung ausgesetzt,allmählich wachsende kleine Stromumgebung, bis sich auf der Oberfläche des Materials ein stabiler leitfähiger Kanal bildetDiese Zeit ist die Bogenwiderstandszeit des Materials.

Haupttechnische Anforderungen:

1Eingangsspannung: 220 V Wechselstrom

2. Ausgangsspannung: AC 0-20 KV;

3. Elektrische Leistung: 1,5 KVA

4Prüfmethode: intermittierender Bogen, kontinuierlicher Bogen

5. Prüfstrom: 10MA-20MA-30MA-40MA optional

6. Fehler bei der Steuerung der Prüfspannung: ≤ 1%

7. Fehler bei der Ein-/Aus-Bogenzeit: < 5 ms

8. Prüfspannung kontinuierlich einstellbar: 0-20 KV

9. Genauigkeit der Stromsteuerung: ± 10%

10Elektroden-Spezifikation: Elektrode aus Edelstahlplatte 25,4 mm * 12,7 mm * 0,15 mm

Elektrode aus Wolframstahl 56 mm * 7 mm * 30 mm

Elektrodenkonfigurationswinkel 110 Grad

Der Winkel zwischen der Elektrode und der horizontalen Ebene beträgt 35 Grad

Elektrodengewicht: 50 G

11Sicherheitsmaßnahmen:

(1) Überspannungsschutz

(2) Überstromschutz

(3) Kurzschlussschutz

(4) Sicherheitsschutz für die Türöffnung

(5) Schutz vor Fehlbetrieb von Software

12Außendimensionen: 800 mm lang × 700 mm breit × 1350 mm hoch.

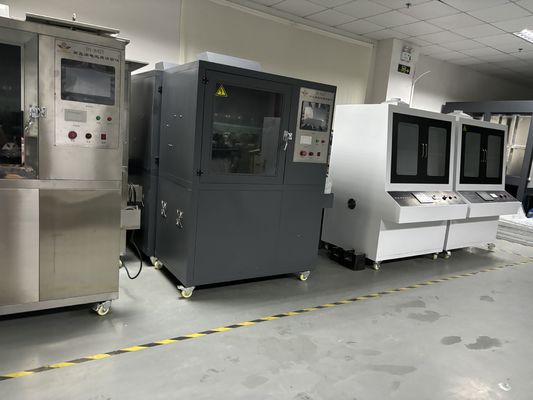

Willkommen.Sie kommen, um unsere Fabrik zu besichtigen.
