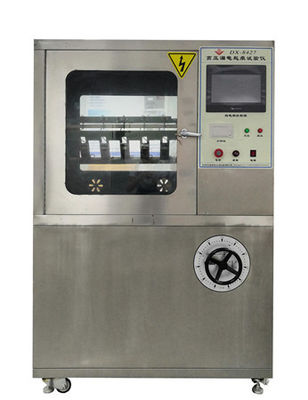

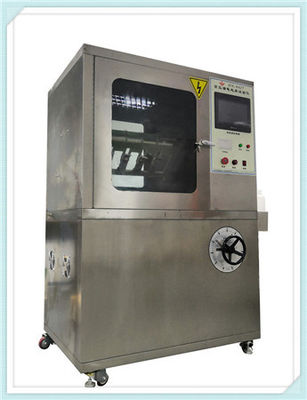

Hochspannungs-Kriechweg- und Erosionsprüfmaschine IEC60587 mit Schrägproben

Hochspannungs-Kriech- und Erosionsprüfgerät

1,SAnwendungsbereich:

Hauptsächlich geeignet für die Prüfung der Beständigkeit von elektrischen und elektronischen Produkten, Haushaltsgeräten und deren Materialien gegen elektrische Kriechspuren und Korrosion, wobei die Verwendung von flüssigen Schadstoffen und schrägen Proben bei Netzfrequenz (48Hz -62Hz) simuliert wird. Bewertung des Widerstandsgrads von elektrischen Isolationsmaterialien unter rauen Umgebungsbedingungen durch Messung des Widerstands gegen Elektrifizierung und Korrosion. Unter dem Einfluss von Feuchtigkeit und Verunreinigungen in elektrischen Produkten kann es zu Isolationsleckagen zwischen geladenen Teilen unterschiedlicher Polarität oder zwischen geladenen Teilen und geerdeten Metallen kommen. Der entstehende Lichtbogen kann durch Entladung zu Durchschlag, Kurzschluss oder Materialerosion führen und sogar zu Bränden führen. Dieses Prüfgerät ist ein zerstörender Test, der die oben genannte Situation an Isolationsmaterialien simuliert und zur Messung und Bewertung des relativen Widerstands gegen Leckage und Markierung von Isolatoren unter Einwirkung eines elektrischen Feldes und verunreinigten Wassers bei einer bestimmten Spannung verwendet wird. Es ist für feste elektrische Isolationsmaterialien und deren Produkte in elektrischen und elektronischen Produkten, Haushaltsgeräten, wie Relaisfassungen, Umschalterabdeckungen, Schützen usw. geeignet.

2, Konformität mit Normen:

Gemäß den Anforderungen von IEC60587-2022, ASTMD2303.

3. Technische Parameter:

Elektrode: 0,5 mm dick Material: Edelstahl;

Abstand zwischen oberer und unterer Elektrode: 50,0 mm ± 0,1;

Prüfspannung: 100V-6000V stufenlos einstellbar;

Spannungsregler: Ausgang: einstellbar von 0~250V, mit einer Kapazität von 5KVA;

Bei einem Strom von 60mA die Spannungsausgabe unterbrechen;

Prüfzeit: 6 Stunden;

Tropfgenauigkeit: 0,5 %;

Spannungsstabilität: ± 1 %;

Hochpräziser Spannungsregler: Ausgang AC220V. Leistung 6000W. Genauigkeit ± 1 %;

Prüftransformator: Kapazität 5KVA. Maximale Ausgangsspannung AC6000V (oder DC6000V optional);

Kriechstromerkennung: Gemäß der Norm GB/T6553-2003/4.1.2 wird eine Spannung (2,5kV, 3,5kV und 4,5kV) angelegt und die verunreinigte Flüssigkeit mit einer bestimmten Flussrate getropft. Wenn der Strom 6 Stunden lang unter 60mA liegt, ohne zu fließen, gilt dies als bestanden;

Tropfvorrichtung: Verwendung einer Ralph-Präzisions-Schlauchpumpe mit einem Durchflussbereich von 0,00185-20 Millilitern pro Minute, einer Arbeitsgeschwindigkeit von 0,1-50 Umdrehungen pro Minute und einem Flussgenauigkeitsfehler von weniger als 0,5 %;

Ausgangsspannung: AC/DC (umschaltbar)

Gehäuse: Hergestellt aus SUS304 Edelstahl (gebürstete Oberfläche);

Der Abwassertank besteht aus 316 Edelstahl und ist mit einer Dichtungsvorrichtung ausgestattet.

Volumen ist 0,56m3, Kammergröße: 900L * 650B * 950H (mm);

Gerätemaße: 1200L * 750B * 1800H (mm), Länge 750 * Breite 1180 * Höhe 1760mm, Holzkiste 890 * 1320 * 1900

Gewicht: ca. 200KG

Steuerung: Annahme von SPS-Steuerung + Taiwan Weinview Touchscreen-Steuerung, präzise Steuerung, einfache Bedienung, voll menschenzentriertes Design, automatische Berichterstellung nach dem Test, und ein Panel-Thermodrucker kann Testergebnisse zeitnah ausdrucken;

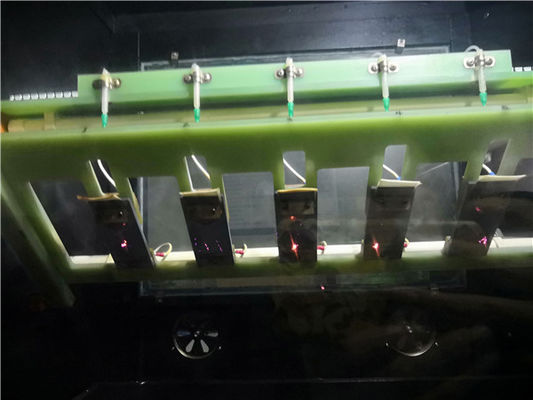

Anzahl der Testgruppen: Fünf Gruppen (während des Tests steuert eine Pumpe einen Tropfen pro Gruppe, und der Testprozess beeinflusst sich nicht gegenseitig, was auf dem Markt nicht üblich ist, da eine Pumpe fünf Gruppen steuert) (kann separat oder zusammen getestet werden)
