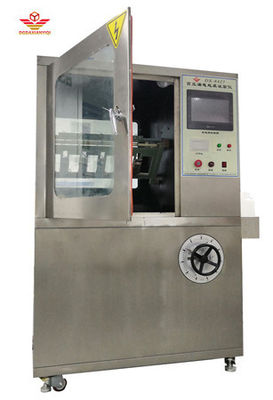

Laborprüfmaschine Schrägflächenverfolgung und Erosionsprüfmaschine ASTMD2303

Labortestmaschine Schrägflächen-Tracking- und Erosionsprüfmaschine ASTMD2303

1,SAnwendungsbereich:

Hauptsächlich geeignet für die Prüfung der Beständigkeit von Elektro- und Elektronikprodukten, Haushaltsgeräten und deren Materialien gegen elektrische Spuren und Korrosion, wobei die Verwendung von flüssigen Schadstoffen und geneigten Oberflächenproben bei Netzfrequenz (48 Hz - 62 Hz) simuliert wird. Bewerten Sie den Widerstand von elektrischen Isolationsmaterialien, die unter rauen Umgebungsbedingungen verwendet werden, durch die Messung des Widerstands gegen Elektrifizierung und Korrosion. Unter dem Einfluss von Feuchtigkeit und Verunreinigungen in elektrischen Produkten kann es zu Isolationsleckagen zwischen geladenen Teilen unterschiedlicher Polarität oder zwischen geladenen Teilen und geerdetem Metall kommen. Der resultierende Lichtbogen kann aufgrund von Entladung zu Durchschlag, Kurzschluss oder Materialerosion führen und sogar einen Brand auslösen. Dieser Tester ist ein zerstörerischer Test, der die oben genannte Situation an Isolationsmaterialien simuliert und zur Messung und Bewertung des relativen Widerstands gegen Leckage und Markierung von Isolatoren unter Einwirkung eines elektrischen Feldes und von Wasser enthaltenden Verunreinigungen bei einer bestimmten Spannung verwendet wird. Er eignet sich für feste elektrische Isolationsmaterialien und deren Produkte in Elektro- und Elektronikprodukten, Haushaltsgeräten, wie z. B. Relais-Sockel, Umschalterabdeckungen, Schütze usw.

2, Konform mit Normen:

Gemäß den Anforderungen von IEC60587-2022, ASTMD2303.

3. Technische Parameter:

Elektrode: 0,5 mm dick Material: Edelstahl;

Abstand zwischen oberer und unterer Elektrode: 50,0 mm ± 0,1;

Prüfspannung: 100 V - 6000 V stufenlos einstellbar;

Spannungsregler: Ausgang: einstellbar von 0～250 V, mit einer Kapazität von 5 kVA;

Wenn der Stromkreisstrom 60 mA beträgt, die Spannungsausgabe abschalten;

Testzeit: 6 Stunden;

Tropfgenauigkeit: 0,5 %;

Spannungsstabilität: ± 1 %;

Hochpräziser Spannungsregler: Ausgang AC220V. Leistung 6000W. Genauigkeit ± 1 %;

Prüftransformator: Kapazität 5 kVA. Maximale Ausgangsspannung AC6000V (oder DC6000V optional);

Tracking-Erkennung: Gemäß der Norm GB/T6553-2003/4.1.2 eine Spannung (2,5 kV, 3,5 kV und 4,5 kV) anlegen und die kontaminierte Flüssigkeit mit einer bestimmten Durchflussrate eintropfen lassen. Wenn der Strom 6 Stunden lang unter 60 mA liegt, ohne zu fließen, gilt dies als bestanden;

Tropfvorrichtung: Verwendung einer Ralph-Präzisions-Peristaltikpumpe mit einem Durchflussbereich von 0,00185-20 Millilitern pro Minute, einer Arbeitsgeschwindigkeit von 0,1-50 Umdrehungen pro Minute und einem Durchflussgenauigkeitsfehler von weniger als 0,5 %;

Ausgangsspannung: AC/DC (umschaltbar)

Gehäuse: Aus SUS304-Edelstahl (gebürstete Oberfläche);

Der Abwassertank besteht aus 316-Edelstahl und ist mit einer Dichtungsvorrichtung ausgestattet.

Volumen beträgt 0,56 m3, Studio-Volumen: 900L * 650B * 950H (mm);

Instrumentenabmessungen: 1200L * 750B * 1800H (mm), Länge 750 * Breite 1180 * Höhe 1760 mm, Holzkiste 890 * 1320 * 1900

Gewicht: ca. 200 kg

Bemerkung:

Die ASTM D2303-Testausrüstung ist ein hochstandardisiertes und automatisiertes Präzisionssystem. Es bewertet quantitativ die Anti-Leckage- und Rückverfolgbarkeitsleistung von Isoliermaterialien, indem raue Umgebungsbedingungen simuliert werden. Sein Kernwert liegt in der Genauigkeit des Elektrodensystems, der Stabilität des Tropfensystems und der Zuverlässigkeit des elektrischen Systems. Die Wahl einer Ausrüstung, die den ASTM D2303-Standards entspricht, ist entscheidend, um die Genauigkeit, Vergleichbarkeit und Reproduzierbarkeit der Testergebnisse zu gewährleisten.
