Prüfmaschine zur Prüfung des Bogenwiderstands

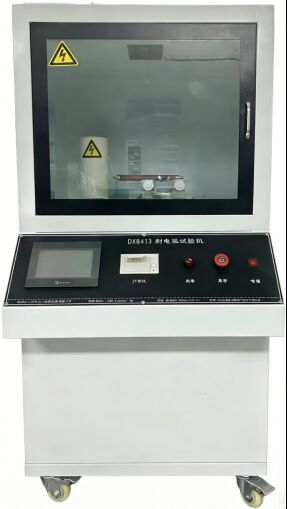

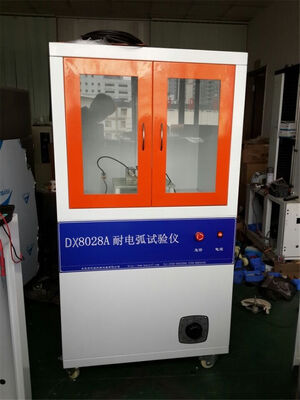

DX8413 Prüfmaschine zur Prüfung des Bogenwiderstands

Hauptsächlich für:

GB/T1411-2002 Prüfung der Widerstandsfähigkeit gegen Hochspannungs- und Niedrigstrombogenentladungen von trockenen festen Isolationsmaterialien.

Einhaltung der Normen: Dieser Prüfer ist nach GB1411, IPC650, IEC 61621, ASTMD495 konzipiert und hergestellt und entspricht Prüfverfahren wie JEC 149 und UL 746A.

Kurze Einführung in das Prüfprinzip:

Unter bestimmten Prüfbedingungen (mit spezifischen Elektroden und einem Spannungs-/Strom-Schritt-up-Programm)eine hohe Spannung auf die Oberfläche des Materials angewendet wird, um eine intermittierende oder kontinuierliche Bogenentladung zu induzieren. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)Das Gerät erfasst die vergangene Zeit (in Sekunden) vom Beginn der Prüfung bis zum Versagen des Materials.Diese Zeit wird als **Bogenwiderstandszeit** des Materials bezeichnet und dient als Kernindikator für die Bewertung seiner Leistung.

Anwendungsbereich:

Die Bewertung der Lichtbogenwiderstandsfähigkeit von elektrischen Isolationsmaterialien wie Kunststoffen, Harzklebstoffen und Isolationsfarben, die in Industriezweigen wie Motoren, Geräten,und Haushaltsgeräte ist hauptsächlich für die Prüfung der Lichtbogenbeständigkeit von festen Isolationsmaterialien wie Kunststoffen anwendbar, Filme, Harze, Glimmer, Keramik, Glas, Isolieröl, Isolierfarbe, Pappe und andere Medien.

Merkmale: Die Lichtbogenwiderstandsprüfmaschine wird von einem Computer gesteuert und die Testkurve kann während des Testprozesses online beobachtet werden.und kann auf, anzeigen und drucken

Versuchsprinzip: zur Prüfung des Bogenwiderstands von soliden Isolationsmaterialien; das zu prüfende Material wird einer hohen Spannung ausgesetzt,allmählich wachsende kleine Stromumgebung, bis sich auf der Oberfläche des Materials ein stabiler leitfähiger Kanal bildetDiese Zeit ist die Bogenwiderstandszeit des Materials.

Haupttechnische Anforderungen:

1Eingangsspannung: 220 V Wechselstrom

2. Ausgangsspannung: AC 0-20 KV;

3. Elektrische Leistung: 1,5 KVA

4Prüfmethode: intermittierender Bogen, kontinuierlicher Bogen

5. Prüfstrom: 10MA-20MA-30MA-40MA optional

6. Fehler bei der Steuerung der Prüfspannung: ≤ 1%

7. Fehler bei der Ein-/Aus-Bogenzeit: < 5 ms

8. Prüfspannung kontinuierlich einstellbar: 0-20 KV

9. Genauigkeit der Stromsteuerung: ± 10%

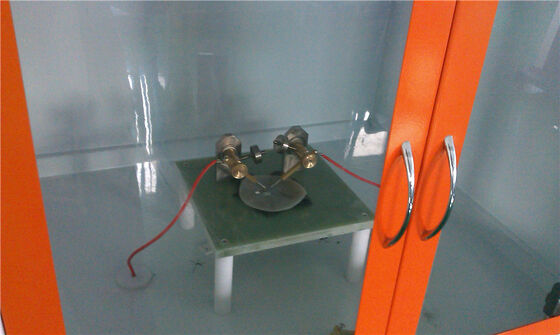

10Elektroden-Spezifikation: Elektrode aus Edelstahlplatte 25,4 mm * 12,7 mm * 0,15 mm

Elektrode aus Wolframstahl 56 mm * 7 mm * 30 mm

Elektrodenkonfigurationswinkel 110 Grad

Der Winkel zwischen der Elektrode und der horizontalen Ebene beträgt 35 Grad

Elektrodengewicht: 50 G

11Sicherheitsmaßnahmen:

(1) Überspannungsschutz

(2) Überstromschutz

(3) Kurzschlussschutz

(4) Sicherheitsschutz für die Türöffnung

(5) Schutz vor Fehlbetrieb von Software

12Außendimensionen: 800 mm lang × 700 mm breit × 1350 mm hoch

Hauptkonfiguration:

Testhost: eine Einheit

20000-Volt-Hochspannungsgenerator: eine Einheit

Vollautomatische Mikrocomputer-Spannungsregelung: ein Satz (Serienabschlussmodus)

Übertragungsvorrichtung des Spannungserfassungs- und Stromserfassungs-Anschlusstyps:ein Satz

Prüfelektroden: zwei Sätze

Stromauslösungsstange: eine (Harztyp)

Computer-Bogenwiderstandsmess- und Steuerungssoftware: ein Satz

Computer: ein Satz

Markenfarbdrucker: ein Satz

Programm-CDs: ein Set

Benutzerhandbuch des Produkts:ein Exemplar

Zertifikat zur metrologischen Prüfung:eine Kopie

Bescheinigung über die Konformität: eine Kopie

Zufälliges Werkzeug: ein Satz
