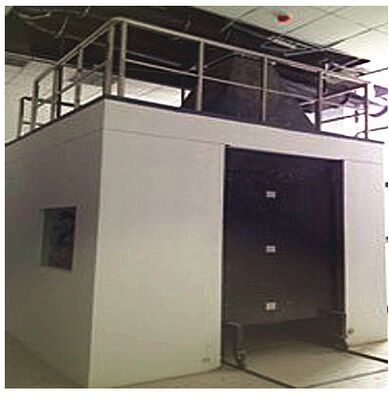

Einfachverbrennungsprüfer für Baustoffe oder -produkte

Testprinzip

Die Probe wird in einer 30-kW-Diffusionsflamme platziert. Das Verbrennungsgas wird durch die Abluftabzugshaube zur Analyse gesammelt. Durch die Gasanalyse kann die Wärmeabgaberate der Probe basierend auf der Sauerstoffverarmung berechnet werden.

Die Rauchentwicklung wird durch Messung der Abschwächung des Lichtstrahls, die durch Rauch in der Abluftleitung verursacht wird, bewertet. Beobachten Sie das Verbrennungsverhalten der Probe, um die Ausbreitung der Flamme und das Auftreten von Verbrennungspartikeln und -tröpfchen zu verstehen.

1,Anwendungsbereich:

Das Verfahren zur Bestimmung des Brandverhaltens von Baustoffen oder -produkten (ausgenommen Belagsmaterialien und -produkte, die in der EG-Entschließung 2000/147/EG festgelegt sind) in einem Einzelkörper-Verbrennungstest (SBI).

2,Konform mit Normen:

Entspricht den Anforderungen der Norm GB/T 20284-2006 "Einzelkörper-Verbrennungstest für Baustoffe oder -produkte" und den Prüfnormen EN13823 "Einzelkörper-Verbrennungstestverfahren (SBI)".

3, Leistungsparameter:

Die Ausrüstung umfasst eine Verbrennungsprüfkammer, einen Kontrollraum, einen kleinen Wagen, Rauchabzugsrohre, ein Datenerfassungs- und -analysegerät sowie ein Gasversorgungssteuergerät.

• Verbrennungsprüfkammer: L3000×B3000×H2400 (MM), mit einer Sammelhaube und einem Rauchabzugsrohr, das an die Probenahmeleitung an der Oberseite des Raumes angeschlossen ist, und einem Raum für den natürlichen Lufteintritt und -austritt unter dem kleinen Wagen. Während des Experiments muss die durch die Verbrennung der Probe und der Verbrennungsprodukte freigesetzte Wärme aus dem Abluftrohr abgeleitet und mit Ziegelmauern gebaut werden.
• Die Zündquelle ist ein 31-kW-Propan-Rechtwinkelsandkastenbrenner, der in der vertikalen Ecke des kleinen Wagens platziert ist (mit einer Seitenlänge von 250 mm und einer Höhe von 80 mm).
• In der Rauchabzugsleitung ist ein umfassender Probenahmebereich eingerichtet, um Sensoren und Probenahmerohre zu platzieren.
• Rauchabzugsgeschwindigkeit: 0,50 m³/s bis 0,65 m³/s.
• Messung der Umgebungstemperatur im Innenraum: K-Typ-Panzerthermocouple mit einem Durchmesser von 1 mm, Umgebungsdruckprüfung: ± 200 Pa.
• Temperaturmessung des Abluftkanals: ein importiertes K-förmiges Panzerthermocouple mit einem Durchmesser von 0,5.
• Temperaturmessgenauigkeit: 0,5 ℃.
• Hochpräziser Drucksensor für Rauchabzugskanal, mit einer Genauigkeit von ± 2Pa
• Genauigkeit des Zeitaufzeichnungssystems: 0,1 s.
• Testzeit: 1-30 Minuten können eingestellt werden.
• Rauchdichtemesssystem, das in der Lage ist, die Rauchdichte während des Testvorgangs zu messen.
• Der Gasanalysator und die Schlüsselkomponenten sind alle original importiert.
• Ausgestattet mit eingebettetem Computer und 8,4-Zoll-LCD-Display, mit TCP/IP- und RS-232-Mehrfachkommunikationsschnittstellenoptionen
• Sauerstoffmessung: Messbereich: 0-25%
• Signalausgang: 4-20mA;
• Ansprechzeit T90: ≤ 2S;
• Umgebungstemperatur: 0-45℃;
• Relative Luftfeuchtigkeit:<90% (keine Kondensation);
• Linearität:<±0,1% O2;
• Nullpunktdrift: 0,05% O2 (eine Woche);
• Wiederholbarkeit:<± 0,02% O2;
• Kohlendioxid (CO2)-Messung:
• Messbereich: 0-10%
• Reproduzierbarkeit:＜±1% Interne Struktur des Schaltschranks
• Nullpunktdrift:≤2%/Woche
• Bereichsdrift:≤2%/Woche
• Lineare Abweichung:＜±1%
• Ansprechzeit: T90≤2 s
• Das Datenerfassungssystem kann experimentelle Daten wie Sauerstoffkonzentration, Kohlenmonoxidkonzentration, Temperatur, Rauchdichte, Wärmeabgaberate, Massenverlustrate usw. erfassen und aufzeichnen, die gespeichert werden können.

Testbericht

Der Bericht enthält Informationen über die Testproben und Testergebnisse. Die Liste der Testergebnisse ist wie folgt

●Figra, die Brandwachstumsrate, berechnet basierend auf der während der gesamten Expositionsdauer freigesetzten Wärme [Watt pro Sekunde].

●THR, die während des Bewertungszeitraums freigesetzte Gesamtenergie [Megajoule].

●TSP, die gesamte Rauchentwicklung während des Bewertungszeitraums [m2].

●SMOGRA, Rauchwachstumsrate basierend auf dem Rauchproduktionsvolumen [m2/s2].

●LFS, wurde die seitliche Flammenausbreitung bis zum Ende des langen Flügels beobachtet

● Wurden brennende Tröpfchen beobachtet

Der Testbericht enthält auch Abbildungen der Messungen während des Testvorgangs sowie Bilder der Testproben vor und nach dem Test.
