Isolationsmaterial-Wärmeverlust-Messgerät ist anwendbar zur Messung des Wärmeverlusts von Isoliermaterialien auf den Außenflächen von Industrieanlagen und Rohrleitungen mit Temperaturen

DX8635A Wärme Verlust Messgerät für Isoliermaterialien
I. Übersicht:
Um den Anforderungen der Produktionsprozesse und der Energieeinsparung gerecht zu werden, die Arbeitsbedingungen zu verbessern, den wirtschaftlichen Nutzen zu steigern und die Qualität der Isolationskonstruktion zu gewährleisten, legt GB 50264-2013 die Konstruktion von Pumpenausrüstungen fest.
Dieses Gerät ist für die Messung des Wärmeverlusts von Isoliermaterialien auf den Außenflächen von Industrieanlagen und Rohrleitungen mit Temperaturen von -196 °C bis 850 °C geeignet.
Es ist nicht für Geräte und Rohrleitungen mit besonderen Anforderungen in der Kernenergie, in Luft- und Raumfahrtsystemen sowie in Gebäuden, Kühllagern und vergrabenen Rohrleitungen geeignet.
Instrumentenreferenzstandard:
GBT 10294-2008 Bestimmung des stationären Wärmewiderstands und verwandter Eigenschaften von Isoliermaterialien - Schutzheizplattenverfahren;
GB 50264-2013 Konstruktionsrichtlinie für die Isolierung von Industrieanlagen und Rohrleitungen.
II. Gesamtstruktur des Geräts
Das Gerät besteht hauptsächlich aus einem Temperaturregelsystem, einem Zylinderdrucksystem, einem Dickenmesssystem, einem Kühlsystem usw. Die Gesamtstruktur des Geräts ist in der folgenden Abbildung dargestellt, und die Steuerschnittstelle ist wie folgt:

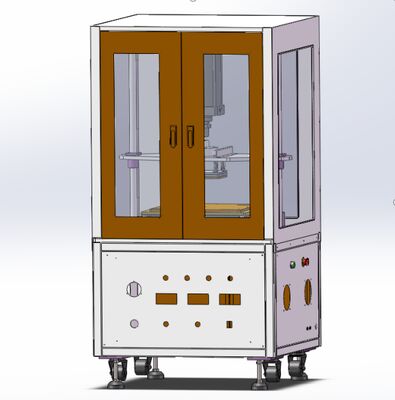

Gesamtstruktur des Geräts

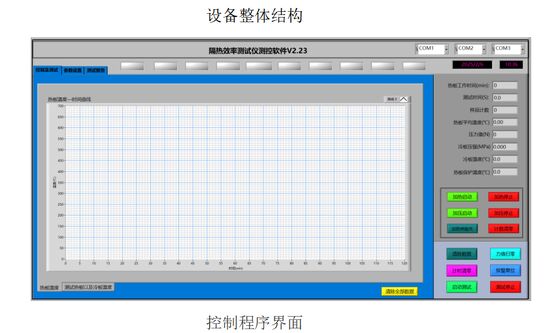

Steuerungsprogrammschnittstelle
2.1 Temperaturregelsystem
Es besteht hauptsächlich aus Heizdrähten und Eisenplatten und wird von einem Temperaturmessgerät gesteuert. Die Heizleistung der Temperaturzone kann bis zu 600 Grad Celsius betragen, und die Langzeitgebrauchstemperatur kann 500 Grad Celsius erreichen. Insgesamt sind 12 Temperaturerfassungskanäle ausgestattet, von denen der Heiztemperaturkanal zur Regelung der Temperaturzone im geschlossenen Regelkreis dient und 5 Temperaturmesspunkte aufweist. Die restlichen Hitzeschutzplatten haben 2 Temperaturmesspunkte, und die kalte Oberfläche ist mit 5 Temperaturmesspunkten versehen.
2.2 Druckbeaufschlagungssystem
Es besteht hauptsächlich aus Zylinderdruckbeaufschlagung, und der erforderliche Druckwert wird durch Feineinstellung des Luftdrucks erreicht, und der aktuelle Status wird in Echtzeit im Steuerungssystem angezeigt.
2.3 Kühlsystem
Es besteht hauptsächlich aus Wasserkühlern und Thermoelementen. Der Wasserkühler kühlt den Heizteil des Geräts, und das Thermoelement erfasst die Bodentemperatur. Nach dem Test, wenn die Bodentemperatur >50 °C beträgt, wird die Meldung "Wasserkühler starten" ausgegeben und die Heizplatte schnell abgekühlt.
Steuerschnittstelle 2
2.4 Funktionsprinzip
2.4.1 Das Gerät besteht aus einer Probenrücktemperaturmessplatte, einer Konstanttemperatur-Heizplatte und einem Druckbeaufschlagungssystem. Die Probenrücktemperaturmessplatte ist mit 5 Temperatursensoren ausgestattet, die die Temperatur der Rückseite der Probe in Echtzeit messen. Die Konstanttemperatur-Heizplatte liefert eine stabile Hochtemperatur-Wärmequelle, und das Druckbeaufschlagungssystem liefert einen stabilen Druck auf die Probe, um die Zuverlässigkeit des Tests zu gewährleisten.
2.4.2 Das Gerät hat zwei Funktionen: Messung der Wärmeleitfähigkeit und Messung des Wärmeverlusts. Zuerst wird die Wärmeleitfähigkeit getestet, dann wird der Wärmeverlust getestet; beide werden am selben Arbeitsplatz durchgeführt.
2.4.3 Berechnung des Wärmeverlusts:
Berechnen Sie den Wärmeverlust gemäß Standard GB 50264-2013, Klausel 5.4.

Das System basiert auf dem Prinzip der stabilen Wärmeleitung. Eine stabile Wärmequelle wird auf einer Seite der Probe hinzugefügt, um die Temperatur der heißen Oberfläche zu bilden. Die Probenoberfläche wird durch das Zylinderdruckbeaufschlagungssystem unter Druck gesetzt. Unter der eingestellten Temperatur und dem eingestellten Druck wird die Wärme von der heißen Oberfläche auf die kalte Oberfläche übertragen. Die Temperaturen an verschiedenen Messpunkten auf der kalten und heißen Oberfläche werden vom Kaltplattenthermoelement gemessen und aufgezeichnet, und der Computer wird verwendet, um eine automatische Erkennung zu erreichen und einen Versuchsbericht zu erstellen.

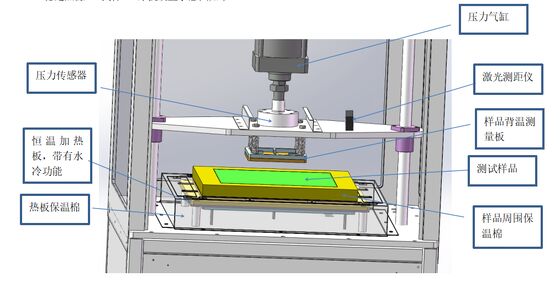

Die schematische Darstellung der Anordnung der stabilen Wärmequelle, der Probe und der Kaltplatte ist wie folgt:

Geräteprobenanordnungsdiagramm
Das Temperaturregelsystem verwendet eine Mehrzonen-Heizdrahtmethode zum Heizen, wodurch eine gleichmäßige Temperatur auf der Heizplatte und eine gute Heizstabilität gewährleistet werden, mit hoher Temperaturregelgenauigkeit. Die Heizplatte besteht aus hochtemperaturbeständigem Legierungsmetallmaterial mit guter Wärmeleitfähigkeit, geringer Wärmeausdehnungsrate und hoher Druckfestigkeit bei hohen Temperaturen, was die Anforderungen für den Langzeitgebrauch des Geräts bei 500 °C erfüllt.
Das Druckbeaufschlagungssystem verwendet einen Zylinder, um die Kaltplatte zur Druckbeaufschlagung anzutreiben. Der Zylinder verwendet ein Servodruckstabilisierungsregelventil, um den Druck zu regeln, einen konstanten Druck auszugeben und gleichzeitig den Druck flexibel über eine Feder einzustellen, wodurch der Zweck der Regelung der Druckbeaufschlagungsgenauigkeit erreicht wird.
Das System wird von einem Computer gesteuert, und der Test kann mit einem einzigen Klick gestartet werden. Nach dem Test wird automatisch ein Bericht ausgegeben. Der Automatisierungsgrad ist hoch; in Kombination mit der dedizierten Mess- und Steuerungssoftware ist der Testfortschritt hoch, der Betrieb stabil und die Testeffizienz hoch.
II. Systembetrieb
3.1 Schließen Sie die Systemstromversorgung an
(1) Schalten Sie den Hauptschalter am Gerät und den Schalter des Kühlaggregats ein
(2) Schalten Sie den Computer-Netzschalter ein und warten Sie, bis der Selbsttest startet.
(3) Doppelklicken Sie auf das Symbol der Wärmeverlustmesssoftware auf dem Desktop, um die Systembetriebsoberfläche aufzurufen.
3.2 Parametereinstellung
Geben Sie die Zielheiztemperatur, den Zieldruckwert, die Testzeit usw. in der Einstellspalte ein und klicken Sie auf die Schaltfläche Schreiben;
3.3 Starten Sie den Test
Drücken Sie die Starttaste, um hinzuzufügen, und werden Sie aufgefordert, zuerst die Wärmeleitfähigkeit des Materials zu testen. Klicken Sie auf Ja, um mit der Prüfung der Wärmeleitfähigkeit des Materials zu beginnen, und testen Sie dann die Wärmeverlustmenge des Materials. Wenn Nein, beginnen Sie direkt mit dem Aufheizen, um die Wärmeverlustmenge des Materials zu testen, warten Sie, bis die Temperatur die Zieltemperatur erreicht und sich stabilisiert hat, beginnen Sie mit der Datenerfassung und Berechnung der Wärmeverlustmenge, warten Sie einfach auf die Testergebnisse;
3.4 Teststart
Klicken Sie auf die Testschaltfläche, um den Test zu starten. Das System setzt automatisch Druck auf und startet den Test. Es ist kein menschliches Eingreifen erforderlich. Warten Sie einfach, bis der Test abgeschlossen ist;
3.5 Berichtsausgabe nach dem Test
Nach Abschluss des Tests wird automatisch ein Excel-Dateibericht ausgegeben;
Der Inhalt umfasst Temperaturkurven und im Sekundentakt erfasste Daten, die Wärmeleitfähigkeit des Materials, die Kurve und die Daten des auf das Material ausgeübten Druckwerts, die endgültige Wärmeverlustrate des Materials;
3.6 Testabschluss
Testabschluss. Schalten Sie das Kühlsystem ein, warten Sie, bis die Heizplattentemperatur auf Raumtemperatur gesunken ist, schließen Sie die Software und schalten Sie dann die Stromversorgung aus.
IV. Wichtigste technische Parameter:
1. Gesamtgröße ca.: Länge 800 * Breite 850 * Höhe 1200 (mm) (ohne die Größe des Wasserkühlers)
2. Gesamtgewicht ca.: 160 kg
3. Nennspannung: AC 220V
4. Gesamtleistung: ≤ 5,0 kW
5. Heizleistung ≤ 4,5 kW
6. Das Heizen erfolgt über eine Mehrpunkt-Konstanttemperaturregelung, um die Gleichmäßigkeit der Heizplattentemperatur zu gewährleisten;
7. Wasserkühler:
Verwendet importierte Kompressoren aus Frankreich mit langer Lebensdauer und stabilem Betrieb. Der Temperaturregler verwendet Omron mit präziser Temperaturregelung. Das Thermoelement verwendet hochpräzise PT100-Temperatursensoren mit einer Genauigkeit von ±0,15 °C und einer Temperaturgleichmäßigkeit von 0,2 °C. Gesamtleistung: 1,8 kW
8. Heizplatte: Die Heizplatte besteht aus Kupfer, und das Heizen erfolgt über eine Mehrpunkt-Konstanttemperaturregelung, um die Gleichmäßigkeit der Heizplattentemperatur zu gewährleisten. Die Temperaturgleichmäßigkeit liegt innerhalb von 0,5 °C; die maximale Heiztemperatur: 600 °C
9. Schnellste Heizrate: 20 °C/min
10. Temperaturregelgenauigkeit: ≤ 0,5 %FS (innerhalb des Bereichs von 300 * 300 mm des Heizplattenzentrums)
11. Heizplattentemperatursensor: Verwendet importierten hochpräzisen Temperatursensor PT100 mit einer Genauigkeit von ±0,15 °C
12. Heizplattentemperaturregler: Verwendet einen hochpräzisen Temperaturregler von Yu Electric mit hoher Regelgenauigkeit und stabilem Ausgang
13. Kraftsensor: Verwendet einen japanischen MANTON-Rad-Drucksensor vierzehn Dickenmessung: Verwendet ein Keyence-Laser-Hochpräzisions-Entfernungsmessgerät mit einem Messbereich von 0 - 80 mm. Testgenauigkeit: ±0,05 mm;
15. Probengröße: Maximal 300 * 300 mm
16. Heizplattengröße: 370 * 370 mm; Kaltplatte: 300 * 300 mm (2 Stück, leicht auszutauschen)
17. Maximaler Belastungsdruck: 5000 N
18. Maximaler Belastungsdruck: 1 MPa (ausgestattet mit einem 300-W-Kompressor)
19. Der Computer verwendet einen Taiwan Industrial Control Computer von Rockwell mit CPU i5 10. Generation, 8 GB Speicher, 256 GB Solid-State-Laufwerk und einem 23-Zoll-Monitor von Samsung.
