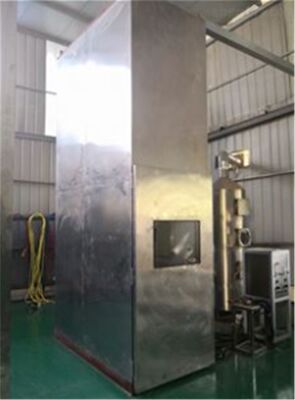

EN 50399 Testgeräte für die Wärmeabgabe und Rauchproduktion von Kabeln IEC 60332-3

DX8349 EN 50399 Prüfgeräte für Kabelwärmeabgabe und Rauchproduktion IEC 60332-3


Anwendungsbereich:

Es wird verwendet, um die Fähigkeit vertikal installierter Kabel und Kabel oder optischer Kabel zu bewerten, die vertikale Ausbreitung von Flammen unter bestimmten Bedingungen zu hemmen,und der Verfahrensprozess muss mit Rauchstaubentfernungstürmen zusammenarbeitenDie gesamte Maschine besteht aus mehreren Teilen wie einer Prüfkammer, einer Luftquelle, einer Stahlleiter, einem Emissionsreinigungssystem und einer Zündquelle.

Entspricht der Norm:

gemäß IEC60332-3-10-2018 "Verbrennungsprüfung von Kabeln und optischen Kabeln unter Flammenbedingungen Teil 31:Vertikal installiertes Gerät zur Prüfung der vertikalen Ausbreitung von Bündeln von Draht und Kabel2000 Flammenprüfung von Kabeln und optischen Kabeln unter Flammenbedingungen Teil 32: Flammenverbreitungsprüfung von vertikal installierten Kabeln und KabelnEineKlasse F/R", IEC60332-3-22:2000 "Flammenverbrennungsprüfung von Kabeln und optischen Kabeln unter Flammenbedingungen Teil 33: Flammenverbreitungsprüfung vertikal installierter gebündelter Kabel und Kabel - Klasse A",Einheitliche Prüfstelle2000 Flammenprüfung von Kabeln und optischen Kabeln unter Flammenbedingungen Teil 35: Flammenvertikalverbreitungsprüfung von vertikal montierten Kabeln und KabelnC", IEC60332-3-25:2000Flammenprüfung von Kabeln und optischen Kabeln unter Flammenbedingungen Teil 36: Flammenverbreitungsprüfung von vertikal montierten Kabeln und KabelnD"Sie ist ein Mann.

Technische Parameter:
Prüfkammer: Die Versuchsanlage sollte eine selbsttragende Kammer mit einer Breite von (1000±100) mm, einer Tiefe von (2000±100) mm und einer Höhe von (4000±100) mm sein.Die Rückwand und beide Seiten der Prüfkammer sollten mit einem Wärmeübertragungskoeffizienten von ca. 0 ausgestellt sein..7W?m-2? K-1 Wärmedämmung, 1,5 mm dicke USU304 Edelstahlplatte, 65 mm dicke Isolierung aus Mineralfasern in der Mitte, 1,5 mm dicke USU304 Edelstahlplatte außerhalb

2Luftquelle:

Der Lufteinlass ist mit einem digitalen Luftgeschwindigkeitsanemometer ausgestattet und der Gasdurchfluss der Luft beträgt (5000±500) L/min.

Nach Abschluss der Prüfung: Brennt die Probe noch eine Stunde nach dem Feuerstillstand, so wird ein Alarm und eine Vorrichtung zum gewaltsamen Verbrennen durch Regen eingesetzt.

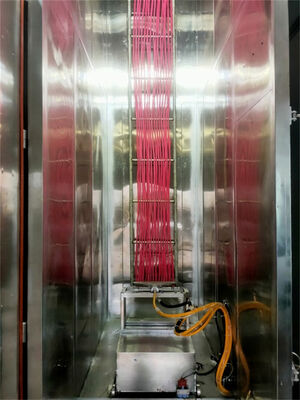

3. Stahlleiterart: breite (500±5) mm Standardleiter aus Stahl (800±10) mm breite Stahlleiter aus rundem Edelstahl USU304

4. Entladungsreinigungsvorrichtung:

Der obere Teil der Prüfkammer ist mit einem digitalen Windmessgerät ausgestattet, um sicherzustellen, dass der Winddurchfluss weniger als 8 M/S beträgt, was den Luftstrom in der Prüfkammer nicht beeinträchtigt.

Absaug- und Waschvorrichtung: SUS304 Edelstahl, Durchmesser 800 mm, Höhe 3500 mm.

Zündquelle

1Typ: Die Zündquelle sollte eine oder zwei Gurt-Propangas-Blowtorches und deren Stützstrommesser und Venturi-Mischgeräte umfassen.Die Oberfläche des Feuers sollte mit 242 flachen Metallplatten mit einem Durchmesser.32 mm, die Mittelentfernung dieser Löcher beträgt 3,2 mm, und sie sind in drei Reihen gestaffelt, jede Reihe ist 81, 80 und 81, verteilt in einem Bereich von 257×4,5 mm Nenngröße.Eine Reihe kleiner Löcher werden auf jeder Seite des Flammenwerfers geschnittenJeder Blaser sollte mit einem präzisen Gerät ausgestattet sein, um die Geschwindigkeit des Propan- und Luftzuflusses zu kontrollieren.Es können Rotometer oder Massendurchflussmesser verwendet werden

2. Die Blasflamme an der Zündquelle sollte horizontal, (75±5) mm von der vorderen Oberfläche der Kabelprobe, (600±5) mm vom Boden der Prüfkammer entfernt, platziert werden.und mit der Achse der Stahlleiter symmetrischDer Zündpunkt des Blasers sollte sich in der Mitte zwischen den beiden Stufen der Stahlleiter befinden und mindestens 500 mm vom unteren Ende der Probe entfernt sein.

Technische Parameter:

1Die Größe der Prüfbox beträgt 1.000 (W) X 2.000 (D) X 4.000 (H) mm, und die Mitte ist mit einer Mineralwollbox gefüllt.

2Der Boden der Box ist 150 mm von der Vorderwand entfernt und es gibt einen Lufteinlass von 800 (W) x 400 (D) mm.

3Der obere Abgasraum beträgt 300 (W) x 1.000 (D) mm.

4Breite Leiter aus Edelstahl, Größe 500 (W) X3.500 (H), 1 Stück

5Standardleiter aus Edelstahl Größe 800 (W) X3.500 (H), 1 Stück

6. 2 Streifen-Standard-Propanbrenner

7. 2 Venturi-Gasmischgeräte

8Das Druckmessgerät und das Druckreduktionsventil können den Propan- und Luftdruck auf 0,1 MPa einstellen.

9. Das Rotameter passt und setzt die Gasdurchflussrate

10Die Box enthält Stahlleiter und Geländer, die für die Benutzer bequem an der Spitze zu erkennen sind.

11Ausgestattet mit einem Kugelventil zum manuellen Schließen der Luftquelle

12. Die Verbrennungstestzeit automatisch einstellen und die Gasquelle zu diesem Zeitpunkt automatisch abschalten

13. Das Thermoelement an der Innenwand der Box kann die innere Temperatur der Box anzeigen

14Die Abmessungen der Verbrennungsboxen: 1120 (W) X2195 (D) X5077 (H) mm

15Die Abmessungen der Kontrollboxen: 1280 (W) X770 (D) X1200 (H) mm

16- Stromversorgung: Wechselstrom 220 V, 50/60 Hz, 2A

17Luftquelle: Propan, Luft (von dem Kunden zur Verfügung gestellt)

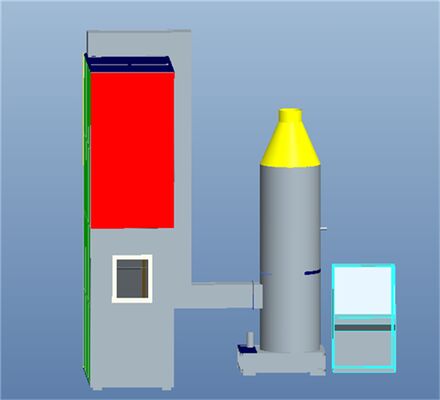

Absaugturm:

Es wird hauptsächlich zur Erzeugung von Rauchgasen im Versuchsprozess eingesetzt, und das Gas, das nach der Verarbeitung durch den Rauchstaubentfernungsturm entlassen wird, erfüllt die Umweltschutzanforderungen.

Material: Der gesamte Körper des Reinigungsgeräts besteht aus PP-Material, es gibt keine Metallkomponenten im System und es hat eine extrem hohe Säure- und Alkalibeständigkeit und Korrosionsbeständigkeit.

Zirkulierende Flüssigkeitsschicht: kann mit Leitungswasser gefüllt werden, kann auch mit Waschflüssigkeit gefüllt werden, der Waschflüssigkeitseffekt ist besser,um die Abfallentladung in die Korrosion des Bodenes des Waschturms zu verhindern;

Luftschicht: das im Produktions- oder Versuchsprozess emittierte Abgas, das behandelt werden muss, und die Luftschicht ist mit der Lufteinlassung verbunden, damit Abfälle in die Luftschicht gelangen können;

Füllschicht: Das Füllmaterial des Schrubbers besteht aus PP-Meeresgarnen-Bällchen mit mittlerem Loch, die in Form eines mehrzahnigen TELLERTTs sind,und es gibt ein Fenster auf der Oberfläche der FüllschichtDie Hauptfunktion der Füllschicht besteht darin, das Abgas in der Luftschicht zu dispergieren und es zu einem dispergierten Abfall zu machen,so dass die Abgase in der Wassersprühschicht vollständig gereinigt werden können;

Wassersprühschicht: Der Sprinklerkopf in der Wassersprühschicht dreht sich um PP120 Grad, ohne den Sprinklerkopf zu verstopfen, und deckt 95% der Fläche ab.und die Wasserspritzschicht hat ein unabhängiges Fenster, um die Prüfung des Arbeitszustands des Sprinklerkopfes zu erleichtern;

Nebelschutzschicht: Sie kann Verunreinigungen in der Luft effektiv filtern und gleichzeitig verhindern, dass die Wassernebelkristalle im Abgas die Innenwand des Reinigers korrodieren.

Zirkulationspumpe: Die Zirkulationspumpe sorgt dafür, dass die Flüssigkeit in der zirkulierenden Flüssigkeitsschicht durch den Sprinklerkopf zirkuliert, um Wasser zu sparen.

Abmessungen: 1500 (W) × 1000 (D) × 3000 (H) mm;

Stromversorgung: AC 380V dreiphasig, 50/60Hz, 10A.
