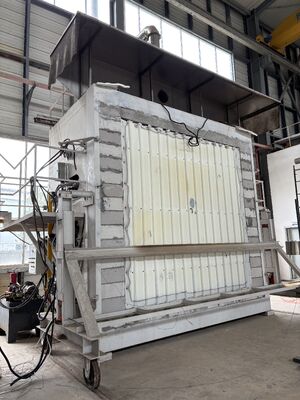

DX8364 ISO 834-1 Feuerbeständigkeitstest Feuerwerkstestmaschine

Baustoff Feuerbeständigkeit Prüföfen

Prüfbereich:

1Die Feuerzone auf der einen Seite besteht aus einer Stahlbeton-Ladungswand mit einer Dicke von 3000 mm.mit einer Breite von mehr als 20 mm,, und Materialien wie leichte Stahlkiel-Ladungswände und Lackierte Holz-Ladungswände.Bestimmung der Temperatur ausgewählter Punkte innerhalb der Wand mit unterschiedlichen Querschnitten und Breiten.

2. Feuerwiderstandsprüfung von nicht rekonfigurierbaren Anbaugruppen.

Die Nettogröße im Inneren des Ofens beträgt 4200 × 4008 × 1500 (mm) und die Feuerfläche der Probe beträgt 4200 × 4800 (mm)

Testumfang: Es kann gleichzeitig die Feuerbeständigkeit von symmetrischen und asymmetrischen Strukturproben unter den gleichen Arbeitsbedingungen prüfen, z. B. feuerdichte Türen und Fenster, Glas,Feuerdichte Materialien usw. Es kann auch Feuerbeständigkeitsprüfungen an großen Feuerräumen und Feuertrennwandkomponenten (wie Firewalls mit großer Fläche), Feuerdichten aus Glas durchführen,mit einer Breite von nicht mehr als 20 mm,Es kann mehrere verschiedene oder ähnliche Proben gleichzeitig testen.

3. Intelligente Prüfvorrichtung für die Feuerbeständigkeit von Tragsäulen

Die Nettogröße im Inneren des Ofenes beträgt 3000 × 3000 × 4700 (mm) und die Höhe der Probe unter Feuer beträgt 3000-4600 mm (die Gesamthöhe der Säule beträgt 3600-5200 mm).Die maximale Querschnittsgröße der Probe beträgt 800 mm mal 800 mm oder Φ 800 mm.

Die gesamte axiale Belastung beträgt 15000 kN, die obere und untere exzentrische Belastung beträgt 1000 kN.

Prüfbereich:

1. Feuerbeständigkeitstests an Stahlbetonsäulen mit einer Höhe von 3600-5300 mm und einer Feuerbeständigkeit von 3000-4700 mm durchführen,mit einer Breite von mehr als 20 mm,.

2- Prüfung der Feuerbeständigkeit von Stahlbausteinen mit Schutzschichten (feuerdichten Beschichtungen) verschiedener Querschnittsformen und -größen,mit einer Säulenhöhe von 3600 bis 5300 mm und einer Feuerhöhe von 3000 bis 4700 mm, in der Lage, Einzel- und Mehrfachverbundlasten standzuhalten.

3. Temperaturmessungen an ausgewählten Messstellen unterschiedlicher Querschnitte und Tiefen im Inneren der Säule.

4. Feuerbeständigkeit für andere Gegenstände (z. B. Safe), die von allen Seiten Feuer ausgesetzt sind.

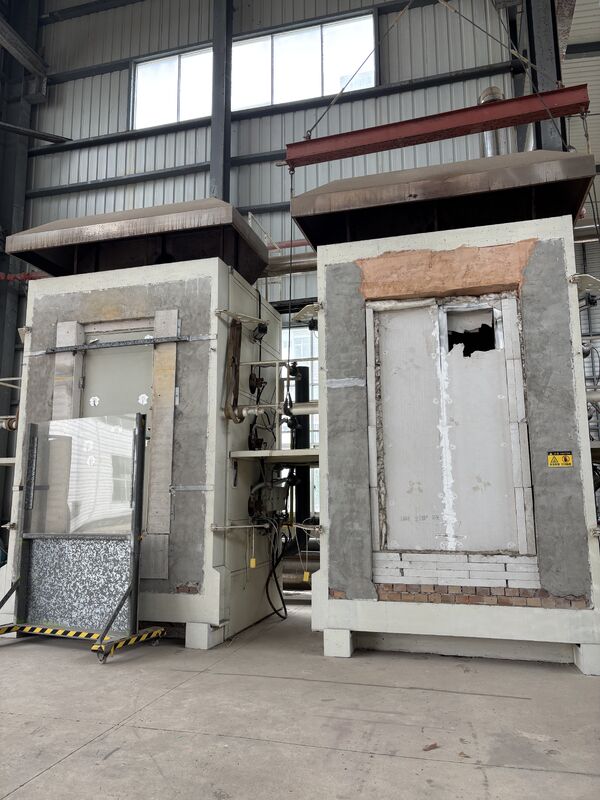

Intelligente Prüfvorrichtung für die Feuerbeständigkeit von Feuertüren.

Anwendungsbereich: geeignet für tragende und nicht tragende Bauteile wie Wände, Balken, Säulen, Böden, Decken, Dächer usw.oder Strukturen verwiesen und übernommen werden können.Diese Prüfmaschine eignet sich für die Prüfung aller Komponenten nach den Normen GB/T9978.1-9 und ISO834-1-9.

Konform mit den Normen: GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Flammfestigkeitsprüfmethoden für Gebäudeteile - Teil 1: Allgemeine Anforderungen"ISO 834-1-1999 "Feuerbeständigkeitstest für Gebäudekomponenten - Teil 1: Allgemeine Anforderungen"

Hauptparameter:

Labor: 4,5 Meter (Länge) x 4,5 Meter (Breite) x 3,5 Meter (Höhe) unter Verwendung von hochtemperaturschützenden Materialien im Innenraum.

Ladevorrichtung: Mechanische Ladevorrichtung wird verwendet, um Brückenkrane innerhalb von Gebäuden zu bewegen.

Stützrahmen: eine keilförmige Halterung, die durch vier Walzen mit dem Rahmen verbunden ist.

Thermoelemente: einschliesslich Ofenthermoelemente, Temperingthermoelemente, mobile Thermoelemente, interne Thermoelemente, in verschiedenen Regionen verteilte Umgebungstemperaturthermoelemente usw.

Messsonde für den Ofendruck: T-förmige Messsonde mit einer Messgenauigkeit von ± 2Pa

Messsonde für die Messung der Spaltungen im Prüfstück: ± 0,1 mm mit einem Durchmesser von 6 mm und ± 0,2 mm mit einem Durchmesser von 25 mm

Verbrennungssystem: Ventilsystem (in einem Umkreis von 10 Metern), Düse (mindestens 20), Regelventil

Verbrennungsgasquelle: Propan mit einer Reinheit von mehr als 95%, Flüssiggas (von dem Benutzer bereitgestellt)

Gasdurchfluss: 0-100 L/min, Messgenauigkeit Stufe 2.5

Luftdurchfluss: 0-50 m3 /min, Messgenauigkeit ≤ ± 0,5 m3 /min

Aufbewahrungsbehälter: ≥ 50 kg x 6

Temperaturregelung des Ofen: höchstens 10 Probenahmepunkte

Lüftungsanlage und Steuerluftventile usw.

Messbereich der Strahlungswärme auf der Rückseite der Probe: 0~10 W/cm2

Die Temperatur- und Drucksteuerung im Inneren des Ofens ist über RS485 des Computers an das Steuerungssystem angeschlossen.mit einer Leistung von mehr als 100 W und, wird in digitale Form umgewandelt und anschließend an ein Computersystem zur Anzeige und Speicherung übertragen.

Anmerkung: Die spezifische Implementierung der Feuerfestigkeitsprüfungsanlage für Gebäudekomponenten sollte auf den Produkten basieren, die der Kunde testen muss, um unnötige Kosten zu vermeiden.Das Feuerforschungsinstitut Tianjin des Ministeriums für öffentliche Sicherheit verfügt über fünf verschiedene Feuerwiderstandsprüfgeräte für Gebäudeteile., einschließlich intelligenter Prüfvorrichtungen für die Feuerbeständigkeit von tragenden Balken und Platten, intelligenter Prüfvorrichtungen für die Feuerbeständigkeit von tragenden Wänden,mit einer Breite von nicht mehr als 20 mm,, eine Feuerzone von 3000 × 3000 (mm) und eine Gesamttragungskapazität von 2000 kN.

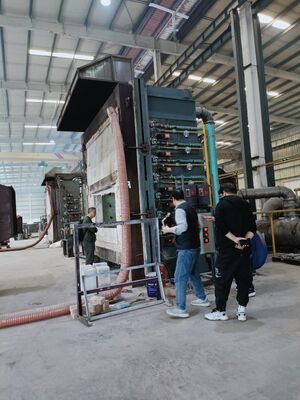

Vertikaler Ofen:

Anwendungsbereich: Geeignet zur Bestimmung der Brandbeständigkeit horizontaler Gebäudekomponenten wie Wände, Balken, Säulen, Böden, Decken usw.unter Standardfeuerbedingungen.

Einheitliche Prüfverfahren für die Prüfung der Qualität von Schutzgütern1999,GB/T9978.5-2008,ISO834-5:200,GB/T9978.6-2008,ISO834-6:200 Warten auf Prüfungsanforderungen.

Leistungsmerkmale: Die hochpräzise Multi-Bit-Akquisitionskarte wird verwendet, um verschiedene Daten wie Temperatur, Druck und Durchfluss für jeden Kanal zu sammeln.Echtzeitwiedergabe von realen Informationen, die während des Verbrennungsprozesses durch Mikrocomputeranalyse erzeugt werden, Verarbeitung und Steuerung sowie Bestimmung der Verbrennungsmerkmale durch Mikrocomputeranalyse.Hochgeschwindigkeitsbetrieb und Fortschrittlichkeit des Systems.

Technische Spezifikationen

1- Instrumentszusammensetzung: Feuerfeststoffprüföfen, Gasdurchflussmessung, Temperaturmessung, Druckmessung und Steuerung.

2. Feuerfestes Material Prüföfen: Es handelt sich um einen vertikalen Prüföfen mit inneren Abmessungen von 4,5 m (Länge) x 3,5 m Tiefe x 1,25 m Höhe.

3. Ofenstruktur: Stahlkonstruktionsrahmen wird übernommen, und die Ofenwand ist mit feuerfesten Ziegeln in der Mitte des Stahlkonstruktionsrahmens gebaut.Die innere Seite der Ofenwand hat eine Dichte von mehr als 1000 kg/m3 Das hitzebeständige DämmmaterialDie Außenseite ist in Farbstahl eingewickelt und die Dicke des Ofenverkleidungsmaterials beträgt 65 mm. Die Temperaturprüfung im Inneren des Ofen kann 1250 °C erreichen.

4. Temperaturmesssystem:

1. Im Ofen: Im Ofen wird ein K-Nickelchromthermoelement mit einem Drahtdurchmesser von 2,0 mm gemäß GB/T 16839.1 verwendet.Die Außenhülle besteht aus einem hitzebeständigen Rohrhalter aus Edelstahl, und die Mitte ist mit einem hitzebeständigen Material gefüllt.mit einer Temperaturgenauigkeit von < ± 15 °C.

2- Messung der Temperatur der Härteoberfläche: Verwenden Sie ein Thermoelement mit einem Durchmesser von 0,5 mm, das an einer kreisförmigen Kupferplatte mit einer Dicke von 0 geschweißt ist.mit einem Durchmesser von 2 mm und einem Durchmesser von 12 mmGroße Nickel-Chrom-Nickel-Silizium-Thermoelemente, die GB/T16839.1 entsprechen, sollten mit Asbestpolstern mit einer Dicke von 2,0 mm und einer Länge und Breite von 30 mm bedeckt sein.Es gibt insgesamt 20 Artikel..

3. Durchschnittliche Temperaturmessung: 8 Thermoelemente, geeignet für GB/T7633-2008 und GB/T17428-2009

4. Höchsttemperaturmessung: Bei Doppeltürplatten mit geformten Türplatten mit einer maximalen Breite von 1200 mm werden 20 Thermoelemente gemessen.

5. Mobiles Thermocouple: gemessen mit einem Infrarotthermometer

6. Interne Thermoelemente: Es gibt 4 Thermoelemente, die für die Messung der inneren Temperatur von Lüftungskanälen geeignet sind.

7- Umgebungstemperaturmessung: Panzerthermoelemente mit einem Durchmesser von 3,0 mm und große Nickelchrom-Nickel-Silizium-K-Typ-Thermoelemente werden verwendet.gemäß GB/t16839.1.

8. Ofendruckmessung: Verwenden Sie eine T-förmige Messsonde mit einer Messgenauigkeit von ± 2pa

9. Ladesystem: Messung mit Drucksensoren

10- Verformungsmessgerät: Verwendung eines elektronischen Verformungsmessgeräts

11. Gap-Sonde: nach GB/T9978.1 hergestellt

12. Brenner: 8 Hochgeschwindigkeitsbrenner befinden sich an beiden Seiten in den Öfenwänden eingebettet, jeweils 6 auf jeder Seite.

13. Rauchauspuff: An der hinteren Wand des Ofens befinden sich drei Rauchauspufflöcher, die mit dem hinteren Rauchfluß verbunden sind, um den Rauch im Inneren des Ofens auszugeben.

14Beobachtungslöcher: Auf der Rückwand des Ofenkörpers befinden sich zwei Beobachtungslöcher, mit denen während des Prüfvorgangs die Feuerfläche und die Flamme der Probe beobachtet werden.

15. Ladevorrichtung: Mit einem Wagen mit einer Höhe von 3,5 m und einer Breite von 3,0 m, bestehend aus einer Fahrzeugkarosserie und einer Probeplattform.Das Fahrzeug ist mit vier Bodenrädern ausgelegt, die sich auf Schienen bewegen können. Die Versuchsplattform besteht aus einem 3,0 × 3,0 m quadratischen Stahlrahmen. Während des Versuchs wird ein elektrischer Hebeapparat verwendet, um die Probeplattform auf den Fahrzeugkörper zu heben,Dann wird das kleine Auto in die Testposition geschoben und vor Beginn des Experiments fixiert..

16. Elektrische Steuerung: MCGS-Konfigurationssoftware und ein PLC-Programm, das mit einem chemischen Steuerungscomputer integriert ist.

Einschließlich: Hauptsteuerungsoberfläche, Ofentemperaturkurvenoberfläche, Probentemperaturoberfläche, historische Datensatzoberfläche, Parameterbestimmungsoberfläche.
