Pendelrohr-Regenprüfmaschine zur Wasserdichtheit von elektrischen Produkten

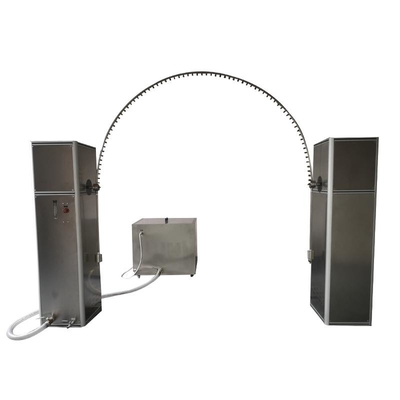

DX8321 Pendelrohr-Regenprüfgerät

Technische Anforderungen an Regentestgeräte

1- Einhaltung der Standards:

Die Regentestgeräte GB4208-93, GB10485, GB2423, 38-90, GB4706.32-2004 und IEC60529-2001 "Schutzniveau (IP-Code) " sind konstruiert und hergestellt,und eignen sich für die Wasserdichtheit von elektrischen Produkten mit der zweiten Kennzahl 3 und 4 (IPX3), X4).

2. Die wichtigsten technischen Parameter der Ausrüstungshardware

1. Die von der Ausrüstung verwendete Spannung AC 220V±10%; Frequenz: 50Hz±5%

2. Schwingrohrgröße: R=1200mm, entsprechen der Verwendung von 1300*800*800mm Produkten aus Proben

3. Schwingrohrmaterial: SUS304 Edelstahl (Außendurchmesser ≥ 19 mm, Wandstärke ≥ 2 mm);

4Durchmesser des Tropflochs: ¢0,4 mm, Anzahl der Löcher: 50 IPX3- und 75 IPX4-Öffnungen

5Gesamtwasserdurchfluss: IPX3: 3,5 L/min; IPX4:50,3 L/min

6. Düsenwinkel: 120 Grad (IPX3), 180 Grad (IPX4)

7. Der Winkel zwischen IPX3 und IPX4 kann umgewandelt und ersetzt werden (Prüfmethode a bei Drei- und Vier-Stufen-Wasserdichtung)

8. Schwungwinkel 120 Grad (IPX3), 360 Grad (IPX4)

9.Wasservolumen-Anpassungsbereich: ≥0-10L/min (konfigurierbar)

10. Die Schwingzeit (2X120 Grad) während des PX3-Tests beträgt 4 Sekunden; die Schwingzeit (2X180 Grad) beträgt 12 Sekunden während des IPX4-Tests

11Die Durchflussrate jeder Wasserdüse beträgt 0,07 L/min (verstellbar) und der Durchflussmesser zeigt eine direkte Messung an.

12. Prüfzeit: 0-999min (einstellbar)

13Durchmesser der Drehscheibe: ≥ 1600 mm (höhenverstellbar); Last der Drehscheibe: ≥ 200 kg

14Drehzahl: kann eingestellt werden

15Der Wasserstrom kann direkt angezeigt werden; der Wasserdruck kann direkt durch ein Druckmessgerät oder ein elektronisches Display abgelesen werden.

16. PLC + Schrittmotor + Touchscreen (PLC + Schrittmotor + Touchscreen-Steuerungssystem: Schwungwinkel, Schwunggeschwindigkeit und Prüfzeit können direkt auf dem Touchscreen festgelegt werden)

17Nach Abschluss der Prüfung kann das Wasser aus dem Wasserrohr automatisch entfernt werden.

18Der Hauptteil der offenen Spalte aus SUS304 Edelstahl

19- eine Prüfbescheinigung für die zur Verfügung gestellte Ausrüstung.

3. Weitere Anforderungen:

Der Lieferant stellt kostenlose Installation, Inbetriebnahme und Schulung zur Verfügung.
