Produktname:

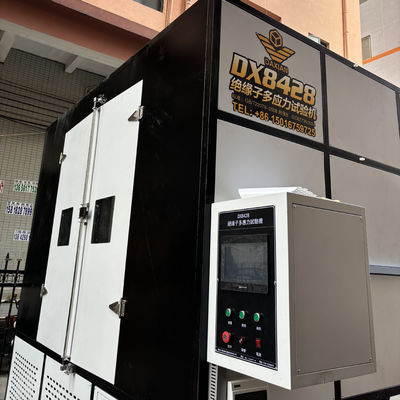

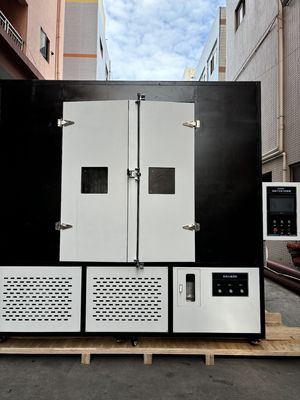

Technische Spezifikationen für die 5000-Stunden-Mehrfachbelastungstestvorrichtung gemäß IEC 62730:2024.
Testbedingungen:
Der auf die Isolatoren aufgebrachte und über einen Zeitraum von 5.000 Stunden wiederholte Belastungszyklus ist in Abbildung 3 dargestellt. Der Zyklus ist so konzipiert,
dass die Prüflinge auch den Auswirkungen von Temperaturänderungen und Kondensation ausgesetzt sind.
Künstlicher Regen:
Der künstliche Regen wird von Düsen bereitgestellt, die über den Prüflingen und außerhalb ihres Umfangs montiert sind (siehe Abbildung 4). Die
durchschnittliche Niederschlagsrate muss gemäß IEC 60060-1 erfolgen. Es muss Wasser mit einem Mindestwiderstand von 85 nm verwendet werden. Jede
der Prüflinge wird einzeln besprüht.
Salznebelkalibrierung:
Die Kalibrierung erfolgt vor Beginn des Tests.
Mindestens zwei saubere Auffangbehälter mit einer Auffangfläche von 8.000 mm² ± 2.000 mm² und einer maximalen Höhe von 100 mm werden so nah wie möglich an der Position der Enden des Prüfobjekts platziert. Die Behälter sind so positioniert, dass sie nicht von den Prüflingen abgeschirmt werden und um ein Abtropfen von den Konstruktionselementen der Kammer oder einer anderen Quelle zu vermeiden.
Sie sollten pro Stunde zwischen 1,5 ml und 2,0 ml Niederschlag sammeln (korrigiert auf eine Auffangfläche von 8000 mm²) im Durchschnitt über einen Mindestzeitraum von 16 Stunden.
HINWEIS Die zur Erzielung eines solchen Niederschlags erforderliche Durchflussrate (typischerweise in der Größenordnung von 0,3 l/m³h bei einer Kammer, die nicht größer als 15 m³ ist) sollte beachtet werden. (Die Wasserdurchflussrate ist in Litern pro Stunde und pro Kubikmeter des Prüfkammer-Volumens definiert.)
Anschließend muss während des Tests die Durchflussrate mindestens alle 100 Stunden überprüft werden und darf nicht mehr als ± 25 % vom Anfangswert abweichen.
Es ist nicht gestattet, das Wasser umzuzirkulieren.
Allgemeine Bedingungen:
1- Schulung zur Wartung und Bedienung des Geräts wird angeboten
2- Nach Abschluss der Installation wird das Gerät 1 Monat (4 Wochen) zur Abnahme störungsfrei betrieben.
3- Schaltpläne und Wasserrohrverbindungsdiagramme werden bereitgestellt
4- Wartungshandbuch wird bereitgestellt
5- Benutzerhandbuch wird bereitgestellt
6- Teile, die mit Salznebel und Regen in Kontakt kommen, werden aus Edelstahl gefertigt
7- Elektrische Komponenten sind für eine 380-V-Infrastruktur geeignet
8- Garantiebedingungen werden festgelegt
9- Ersatzteile werden für 10 Jahre geliefert
10- Verbrauchsstoffliste wird bereitgestellt
Kernvorteile von Isolatoren:
1.Gute Isolationsleistung
Isolatoren können Hochspannung effektiv isolieren, indem sie die Kriechstrecke erhöhen, Stromleckagen und Lichtbögen verhindern und den sicheren Betrieb des Stromsystems gewährleisten. Verbundisolatoren bestehen beispielsweise aus Materialien wie Silikonkautschuk, die eine gute Beständigkeit gegen Verschmutzungsüberschläge aufweisen und in stark verschmutzten Umgebungen stabil bleiben.2.Hohe mechanische Festigkeit und HaltbarkeitModerne Isolatoren, wie z. B. Epoxidharz-Verbundisolatoren der vierten Generation, weisen eine höhere mechanische Zuverlässigkeit auf und können extremen mechanischen Belastungen (wie Windvibrationen, Vereisung) und Temperaturschwankungen standhalten, wodurch Ausfälle aufgrund von Materialdegradation reduziert werden.
Zukünftige Entwicklungstrends von Isolatoren: 1.Materialinnovation und LeistungssteigerungHarter Verbundisolator der vierten Generation: Unter Verwendung von Epoxidharz-basierten Materialien löst er die Probleme des Schnittstellenversagens und der Selbstexplosion der vorherigen drei Generationen von Produkten und weist eine hohe mechanische Festigkeit und Beständigkeit gegen Verschmutzungsüberschläge auf. Er ist in die kommerzielle Vorserienproduktion eingetreten 710. Nanokompositmaterialien: Durch die Zugabe von Nanopartikeln zur Verbesserung der Alterungs- und UV-Beständigkeit von Materialien können sie an neue Anforderungen wie Hochfrequenzharmonische in Smart Grids angepasst werden.2.Erweiterung der AnwendungsbereicheHoch- und Höchstspannungsübertragung: Mit der Modernisierung des globalen Stromnetzes ist die Nachfrage nach Isolatoren mit Spannungspegeln von 750 kV und höher sprunghaft angestiegen, insbesondere in Übertragungsprojekten in extremen Gebieten wie Wüsten und Kaltregionen. Neue Energie und Schienenverkehr: Die Nachfrage nach leichten und hochzuverlässigen Isolatoren in Windkraftanlagen, Photovoltaik-Kraftwerken und Oberleitungen für den Schienenverkehr treibt das Marktwachstum voran.
