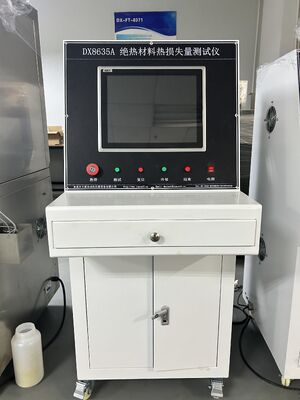

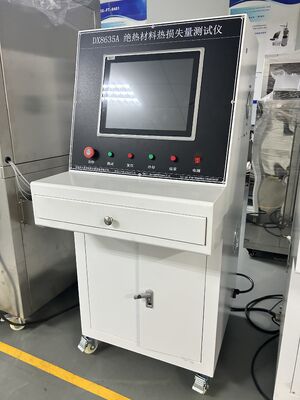

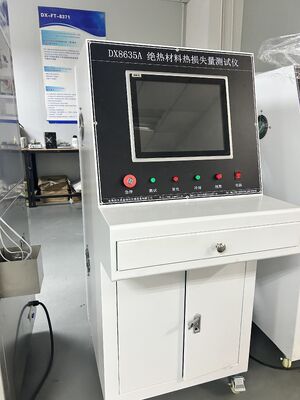

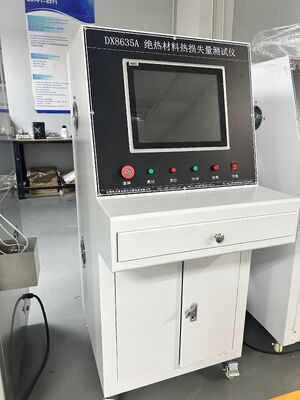

Bestimmung der Wärmedämmung einer stationären Wärmewiderstandsprüfmaschine

Bestimmung der Wärmedämmung der Prüfmaschine für den Wärmewiderstand im Gleichzustand

1Übersicht:
Um den Anforderungen an die Produktionstechnologie sowie an Energieeinsparung und Emissionsreduzierung gerecht zu werden, die Arbeitsbedingungen zu verbessern und die wirtschaftlichen Vorteile zu steigern,und gewährleisten die Qualität der Isolierungstechnik, GB 50264-2013 verwendet wird, um Pumpenanlagen gemäß den Spezifikationen zu entwerfen.
Diese Ausrüstung eignet sich zur Messung des Wärmeverlustes von Isolationsmaterialien bei äußeren Oberflächentemperaturen zwischen -196 °C und 850 °C in Industrieanlagen und Rohrleitungen.
Nicht anwendbar für Ausrüstung und Rohrleitungen mit besonderen Anforderungen an Kernenergie, Luftfahrt, Luft- und Raumfahrtsysteme sowie Gebäude, Kühllager und vergrabene Rohrleitungen.

2"Referenznorm für Instrumente:
GBT 10294-2008 Bestimmung des konstanten Wärmewiderstands und der damit verbundenen Eigenschaften von Isolationsmaterialien - Schutzheizplattenmethode;
GB 50264-2013 Entwurfscode für die Wärmedämmungstechnik von Industrieanlagen und Rohrleitungen.

3Gesamtstruktur der Ausrüstung:
Die Ausrüstung besteht hauptsächlich aus einem Temperaturkontrollsystem, einem Zylinderdrucksystem, einem Dickenmesssystem, einem Kühlsystem und anderen Komponenten.

3.1 Temperaturregelungssystem
Hauptsächlich aus Heizleitungen, Eisenplatten usw. bestehend, die durch Temperaturgeräte erhitzt werden.
Temperatur, langfristige Verwendung bei 500 Grad Celsius
Insgesamt sind 12 Temperaturüberwachungskanäle ausgestattet, von denen der Heiztemperaturkanal eine geschlossene Temperaturzonenregelung mit 5 Temperaturüberwachungspunkten ist.Die übrigen Wärmeschutzplatten sind mit 2 Temperaturüberwachungspunkten und 5 Temperaturmesspunkten an der kalten Oberfläche ausgestattet..
3.2 Drucksystem
Der erforderliche Druckwert wird durch eine Feinabstimmung des Luftdrucks erreicht, wobei der aktuelle Zustand in Echtzeit im Steuerungssystem angezeigt wird.
3.3 Kühlsystem
Das Kühlgerät kühlt den Heizteil des Geräts ab, und das Thermoelement erkennt die Untertemperatur.wenn die Bodentemperatur über 50 °C liegt, wird das System auffordern, den Kühler einzuschalten, um die Heizplatte schnell abzukühlen.
