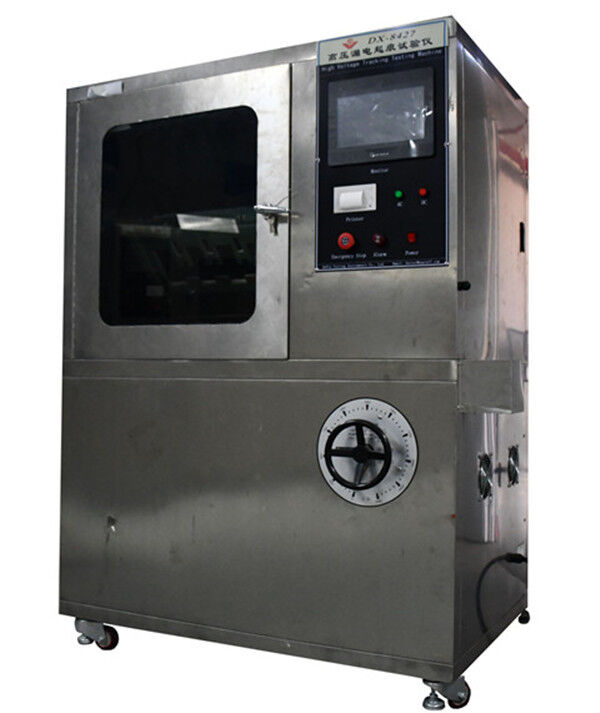

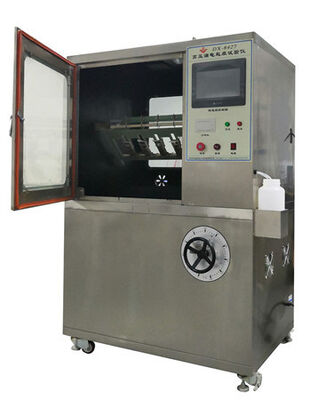

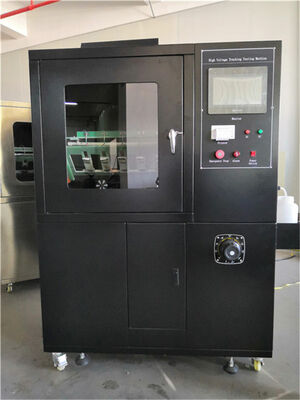

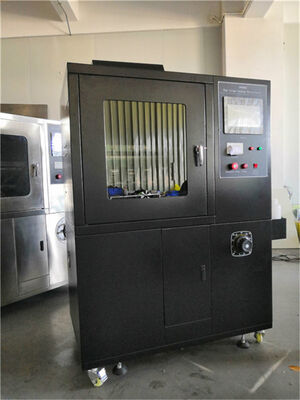

IEC60587 Spur- und Fehlerprüfmaschine ASTMD2303 Isolatorprüfmaschine

 IEC60587 Wechselstrom-Hochspannungstester Maschine Leckage Trace Testing Maschine ASTMD2303

Anwendungsbereich:
Es eignet sich hauptsächlich für die Prüfung der Widerstandsfähigkeit gegen elektrische Spuren und Korrosion von elektrischen und elektronischen Produkten, Haushaltsgeräten und deren Materialien. It simulates the use of liquid pollutants and inclined samples at power frequency (48Hz-62Hz) to evaluate the resistance to electrical traces and corrosion of electrical insulation materials used under harsh environmental conditions through the measurement of resistance to electrical traces and corrosionUnter dem Einfluß von Feuchtigkeit und Verunreinigungen in elektrischen Produkten kann zwischen geladenen Teilen unterschiedlicher Polarität oder zwischen geladenen Teilen und geerdeten Metallen ein Isolationsleck auftreten.die zu elektrischen Bögen führen, die zu Ausfällen und Kurzschlüssen in elektrischen Geräten oder zu Materialerosion durch Entladungen führen könnenDieser Test ist ein zerstörerischer Test, der an Isolationsmaterialien durchgeführt wird, um die oben genannte Situation zu simulieren.Es wird verwendet, um die relative Widerstandsfähigkeit von Isolatoren gegen Leckagen und Spuren unter der Wirkung von elektrischen Feldern und Verunreinigungswasser bei einer bestimmten Spannung zu messen und zu bewertenEs eignet sich für feste elektrische Isolationsmaterialien und Produkte aus elektrischen und elektronischen Produkten, Haushaltsgeräten wie Relaisanschlüsse, Schalterdeckel, Kontaktoren usw.

Standards entsprechen:

Die in Absatz 1 genannten Vorschriften gelten nicht für die Berechnung der in Anhang I der Verordnung (EG) Nr. 1907/2006 genannten Kosten.

Technische Parameter:
1Elektrode: 0,5 mm dick
2Abstand zwischen oberer und unterer Elektrode: 50,0 mm ± 0.1;
3Prüfspannung: 100 V bis 6000 V, unbegrenzt einstellbar;
4. Spannungsregler: Ausgang: von 0 bis 250 V einstellbar, Leistung 5 KVA;
5. Wenn der Schaltkreislaufstrom 60mA beträgt, wird die Ausgangsspannung abgeschaltet;
6. Prüfdauer: 6 Stunden;
7- Abfallgenauigkeit: 0,5%;
8. Spannungsstabilität: ± 1%;
9. Hochpräzisionsspannungsregler: Ausgangsleistung AC220V 6000W, Genauigkeit ± 1%;
10- Nachweisverfahren: Gemäß der Norm GB/T653-2003/4.1.2, eine Spannung (2,5 kV, 3 5 kV und 4,5 kV) anwenden und die kontaminierte Flüssigkeit mit einer bestimmten Durchflussrate tropfen lassen.Es gilt als durchlaufen;
11- Ablassvorrichtung: mit einer Leifer-Präzisionsperistaltischen Pumpe mit einem Durchflussbereich von 0,00185 bis 20 ml/min. und einer Arbeitsgeschwindigkeit von 0,1 bis 50 Umdrehungen/min.mit einem Durchflussgenauigkeitsfehler von weniger als 00,5%;
12Ausgangsspannung: Wechselstrom/Gleichstrom (schaltbar)
13- Fahrwerk: aus SUS304 Edelstahl (bürstete Oberfläche);
14Der Abwasserbehälter besteht aus 316 Edelstahl und ist mit einem Versiegelungsgerät ausgestattet.
15Das Volumen beträgt 0,56 m3 und das Studiovolumen 900 L * 650 W * 950 H (mm);
16. Größe des Geräts: 1200L * 750W * 1800H (mm)
17Gewicht: ca. 200 kg

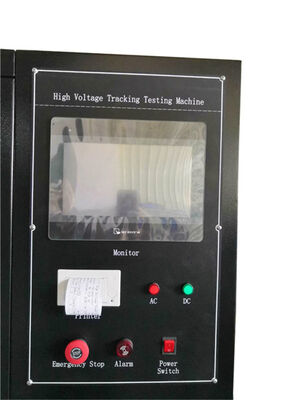

18- Steuerungseinrichtung: mittels Siemens PLC+Taiwan Weilun Touchscreen-Steuerung, präzise Steuerung, einfache Bedienung, voll humanisierte Konstruktion, automatische Berichterstattung nach der Prüfung,Panel-Wärmedrucker kann Testergebnisse rechtzeitig drucken;
19- Anzahl der Versuchsgruppen: Fünf Gruppen, (während des Versuchsprozesses steuert eine Pumpe eine Gruppe von Tröpfchen, die sich während des Versuchsprozesses nicht gegenseitig beeinflussen,und ist auf dem Markt nicht üblich, da eine Pumpe fünf Gruppen kontrolliert) (kann unabhängig oder zusammen getestet werden).
